基于FPGA的语音存储与回放系统设计

1 设计要求

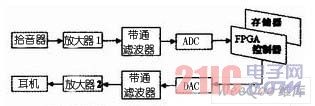

设计并制作一个数字化语音存储与回放系统，其示意图如图1所示。

图1 数字化语音存储与回放系统示意图

(1)放大器1的增益为46dB，放大器2的增益为40dB，增益均可调；

(2)带通滤波器：通带为300Hz～3．4kHz；

(3)ADC：采样频率fs=8kHz，字长=8位；

(4)语音存储时间≥10s；

(5)DAC：变换频率fc=8kHz，字长=8位；

(6)回放语音质量良好。

不能使用单片语音专用芯片实现本系统。

2 数字化语音存储与回放系统硬件电路

2．1 放大器1即音频信号放大电路

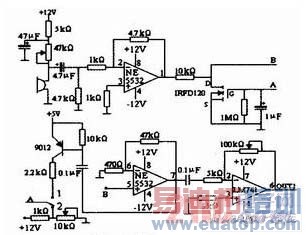

音频信号放大电路如图2所示。第一级放大(-4．7)倍。IRD120实现自动增益控制，当开关打到1的位置是增益自动控制，当开关打到2的位置是手动控制。增益自动、手动控制是利用场效应管工作在可变电阻区，漏源电阻受栅源电压控制的特性。第二级放大(+101)倍。第三级放大倍数可调，最大(-20)倍，保证ADC0809满量程转换。

图2 音频信号放大电路

2．2 带通滤波器

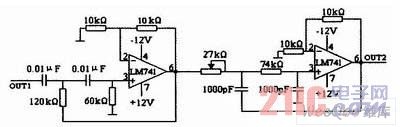

带通滤波器如图3所示。实测带通300～3300Hz。保证语音信号不失真地通过滤波器，滤除带外的低频信号和高次谐波。

图3 带通滤波器

2．3 模数转换(ADC)电路

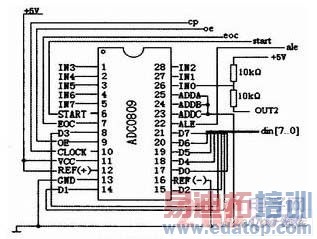

ADC电路如图4所示。题目要求采样频率fs=8kHz，字长=8位，可选择转换时间不超过125 μs的8位A/D转换芯片，ADC0809的转换时间为100μs，可选用ADC0809。音频信号经过放大、滤波送给ADC0809 ADC电路，将模拟量转换为数字量，再经可编程器件送给存储芯片。cp、oe、eoc、start、ale、din[7．．0]接图9。

图4 　ADC电路
