正弦信号发生器的设计与实现

3 功能及指标测试

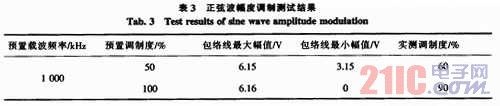

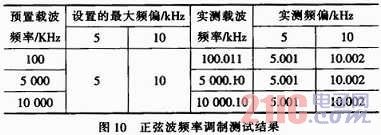

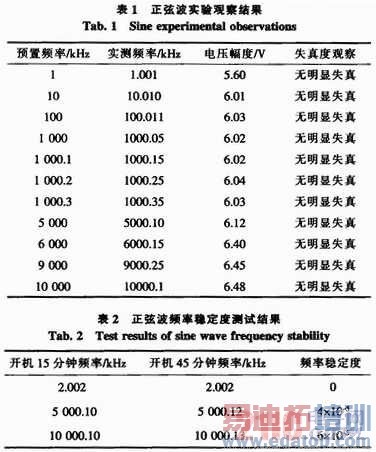

利用测试仪器：EE1641B1型函数信号发生器/计数器，直流稳压电源GPS-3303C、60 MHz示波器TDS1002，高频测试仪等对设计的信号发生器进行性能测试。正弦波的频率范围、步进、在50 Ω负载上的输出电压幅度，失真度测量如表1所示，频率稳定度测量如表2所示，步进为10％的幅度调制测试如表3所示，调制信号为1 kHz的频率调制测试如图10所示，二进制PSK、ASK如图11和图12所示。

经过测试可以得到，本文设计的系统可达以下性能指标：

1)正弦波输出频率范围 1 kHz～10 MHz。

2)具有频率设置功能，频率步进100 Hz。

3)输出信号频率稳定度优于10-4。

4)输出电压幅度在50 Ω负载电阻上的电压峰-峰值Vopp≥1 V。

5)失真度用示波器观察时无明显失真。

综合分析各项指标的测试结果发现，该设计频率变化范围大，信号稳定度高，失真度好，达到了性能良好的设计要求。

4 结论

以CPLD和单片机AT89S52为基础，采用DDS技术实现的正弦信号发生器在保证输出稳定的正弦波频率情况下能够实现频率可调，失真度小，频率步进小，精确度高等特点，产生的正弦信号源可以广泛运用于教学或一般工业以及实验场合，测试结果表明本文提出的正弦信号发生器的设计是有效的，易于工程实现且具有一定的实用性。

作者：三峡电力职业学院 李道霖 韩绪鹏 肖春芳 来源：《电子设计工程》
