正弦信号发生器的设计与实现

正弦信号源在实验室和电子工程设计中有着十分重要的作用，而传统的正弦信号源根据实际需要一般价格昂贵，低频输出时性能不好且不便于自动调节，工程实用性较差。本文的设计以较低的成本制作正弦信号发生器，可用作核磁共振中引发磁场测量仪的激励一般的正弦信号，也可作为调制用的教学演示信号源。

正弦信号发生器主要由两部分组成：正弦波信号发生器和产生调幅、调频、键控信号。正弦波信号发生器采用直接数字频率合成DDS技术，在CPLD上实现正弦信号查找表和地址扫描，经D/A输出可得到正弦信号。具有频率稳定度高，频率范围宽，容易实现频率步进100 Hz。全数字化结构便于集成，输出相位连续，频率、相位和幅度均可实现程控。

调幅、调频、键控信号的产生可采用调频、调幅专用芯片能分剐实现，但是该方法实现的调频调幅功能，对于某一特定频率和特定的调制度、频偏效果较好，在载波频率可变和调制度、频偏要求任意设定的情况下难以实现。本文利用CPLD和单片机AT89S52不仅可以实现频率范围可调的正弦波信号，而且在CPLD内部加上相应的数字控制算法就能方便地实现调频FM，调幅AM和键控PSK

ASK数字调制功能有利于提高系统的整体性能和工作可靠性。正弦信号产生部分可在一片CPLD(EP1K30)中实现，大大地简化了硬件电路，便于功能扩展，并为进一步实现系统集成创造了条件。

1 理论分析与计算

1．1 正弦波形的产生

单向DDS由Nbit相位累加器和ROM只读存储器(正弦查找表)构成的数控振荡源(NCO)，数模转换器(DAC)、低通平滑滤波器(LPF)构成，图1所示为DDS的基本结构。

图1中fc为时钟频率，K为频率控制字，N为相位累加器的字长，M为ROM地址线位数，L为ROM数据线宽度，fo为输出频率。相位累加器由全加器和累加寄存器级联组成。在时钟频率fc的控制下，对输入频率控制字K进行累加，累加满量时就产生溢出。相位累加器的输出对应于该时刻合成周期信号的相位，并且这个相位是周期性的，在0～2π范围内变化。相位累加器位数为N，最大输出为2N-1，对应于2π的相位，累加1次就输出1个相应的相位码，地址以查表方式，得到对应相位的信号幅度值，经过数模转换，就可以得到一定频率的信号输出波形，低通滤波器对输出的信号波形进行平滑处理，滤除杂波和谐波。由于控制字K经过2N/K次累加，相位累加器满量溢出，完成1个周期运算，所以输出频率fo由fc和K共同决定，即fo=fcK/2N且K<2N-1，得到DDS的最小分辨率可达fc/2N。理论上通过设定DDS相位累加器的位数N、频率控制字K和时钟频率fc的值，就可以产生任一频率的输出。根据频率步进100Hz的要求，选取累加器的位数为19位，计算出时钟频率fc应为52．4288 MHz。步进的累计误差通过软件补偿的方法进行修正，利用现有的52．416 0 MHz晶振完全精确地实现步进100 Hz的要求。

1．2 产生模拟幅度调制信号

用调制信号去控制高频振荡的幅度，使其幅度的变化量随调制信号成正比地变化，这一过程称为幅度调制。若载波为uc=Uc cosωct，调制信号为f(t)=cosΩt，则调幅波为

普通调幅波利用模拟相乘器实现，但是外围电路复杂，改变调制度需改变电路元件的参数，实现起来繁琐。可以采用CPLD芯片结合DDS技术灵活的实现数字调幅，原理如图2所示。

由DDS产生的波形信号作为载波，在单片机内部作调制信号为1 kHz的正弦波形存储表，根据键盘所设定的调制度ma(10％～100％)与存储表中的数据相乘的结果送CPLD与DDS得到的波形相乘，再与DDS信号相加就产生相应的数字调幅波编码，经D/A转换得到模拟调幅信号。

1．3 产生模拟频率调制信号

在连续波调制中，载波可表示为uc=Uc cosωct，调制信号为UΩ(t)，调频波是瞬时频率的变化量与调制信号成正比，因此调频波的瞬时角频率除了载波角频率ωc外，还附加一项和调制信号成正比的部分，式中kf为比例系数，是单位调制信号强度引起的频率变化。△ωf(t)的最大值△ωf称为最大频偏，反映在频率上为f(t)=fc+△fcos(2πft)，调频波的表达式：

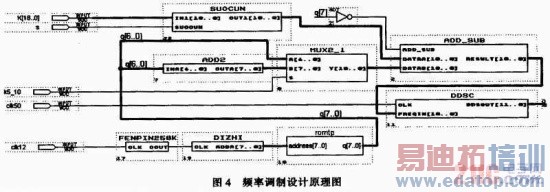

图3为CPLD数字调频电路，频偏为5 K时的控制字是50，将余弦波形与50相乘，并与单片机传递的频率控制字相加，送入DDS模块经D/A转换就可以输出调频波，其设计原理图如图4所示。

作者：三峡电力职业学院 李道霖 韩绪鹏 肖春芳 来源：《电子设计工程》
