基于DSP的PSK信号调制设计与实现

图6中， 串/并变换器可将输入的二进制序列依次分为两个并行的双极性序列， 这两路双极性的脉冲可通过两个平衡调制器分别对同相载波及正交载波进行二相调制， 然后将输出叠加， 即可得到四相移相信号。QPSK调制信号波形图如图7所示。图8所示是QPSK信号的软件实现流程图。

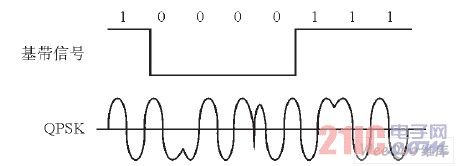

图7 QPSK调制信号波形图

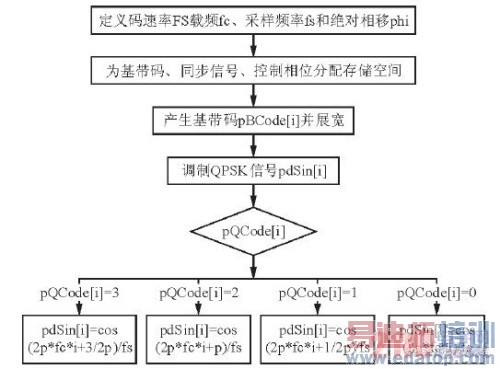

图8 QPSK信号产生流程图

QDPSK信号的产生在二相调制时已经指出，而为了得到2DPSK信号， 则应先将绝对码变换成相对码， 然后用相对码对载波进行绝对相移。同样， QDPSK信号的产生也可以采用这种方法。即先将输入的双比特经码型变换后， 再用码变换器输出的双比特进行四相绝对相移， 这样， 其所得到的输出信号便是四相相对移相信号。因此，QDPSK信号的产生流程图只是比QPSK多了一个码变换器， 其码变换器的实现方式如图9所示。

图9 QDPSK信号的码变换器

事实上， 码变换器的作用是将输入的双比*ab 转换成双比*cd， 且要求由cd 产生的QDPSK信号与ab的关系能满足表1所列的要求。

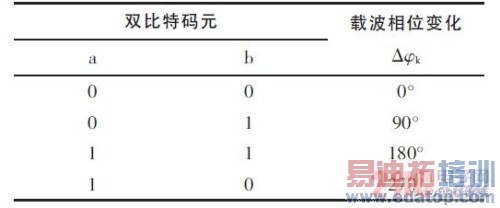

表1 QDPSK信号相位编码逻辑关系

由表1可见， 当输入双比特数据为00时， 调相信号的载波相位相对于前一双比*元的载波相位不会变化； 而当输入双比特数据为01时， 调相信号的载波相位相对于前一双比*元的载波相位变化90°， 其余依次类推。

考虑到绝对移相中会存在"倒" 现象， 通常会相对移相(QDPSK) 方式来代替QPSK调制。对于多相调制信号， 将k个信息比特映射到M=2k个可能的相位上去可以有很多种方法， 其中优先考虑的是用格雷编码。在这种编码方式中， 相邻相位只差一个二进制比特， 如果噪声造成传输相位选取相邻相位错误引起时， 在用格雷编码的比特序列中， 只会产生一个单一比特的差错。

3 结束语

高速数字突发通信通常需要快速、高效地对接收信号的位定时和载波初始相位信息进行估计， 而采用本文的关于BPSK及QPSK信号的调制方法， 在军事、民用领域都具有十分广泛的应用价值， 并能应用于各种数字通信领域。
