基于Linux的MISC类设备AD7859L的驱动程序开发

1 引言

在嵌入式系统中基于ARM微核的嵌入式处理器已经成为市场主流。随着ARM技术的广泛应用，建立面向ARM构架的嵌入式操作系统成为测量行业的热点问题。在LINUX操作系统中添加新的外部设备时，只需为其添加对应的驱动程序即可。介绍另一种驱动程序的编写方式，即采用MISC类设备。其实质也是一个字符设备。可将用户各种不同的驱动设备类型合成到一种类型中，共用一个主设备号，通过不同的次设备号和设备节点名来区分。可方便管理这些驱动模块。字符型的驱动设备模块在挂载时都要分配主设备号、次设备号和创建设备节点名，在卸载驱动设备时还必须同时删掉设备节点名。通过采用MISC类设备，在挂载设备驱动时无须再用到mknod命令分配主设备号、次设备号和创建设备节点名，在insmodl挂载之后，只须mdev—s就能自动装配/dev目录下的设备文件。

2 AD7859L的引脚功能描述和寄存器

AD7859L的引脚功能描述如表1所示。

AD7859L包含一个控制寄存器，A/D转换输出寄存器，状态寄存器，测试寄存器和10位校正寄存器。控制寄存器只能写入，A/D转换输出寄存器和状态寄存器只能读取，测试寄存器和校正寄存器是可读可写的。

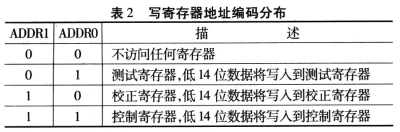

向AD7859L写入数据时，数据宽度必须是16位。16位数据写入AD7859L时，既可作为一个16位字，也可作为2个8位字节，取决于引脚W/B上的逻辑电平。当W/B接高电平时，16位数据从DB0传输到DBl5，DB0为最低位，DBl5为最高位。当W/B接低电平时，引脚DB8/HBEN作为高字节使能，2个8位字节的数据从DB0传输到DB7，DB0为最低位，DB7为最高位。当以2个8位字节写入数据时，必须先写低字节，再写高字节。16位数据的最高2位ADDRl、ADDR0，通过编码决定访问哪一个寄存器，后面的14位数据写入该寄存器。表2为编码分布。

读寄存器时必须先设置控制寄存器的DB6和DB7位，即RDSLTO和RDSLTl。这2位通过编码决定访问哪一个寄存器。上电时这2位初始值是00，因此读取操作访问的寄存器是A/D转换输出寄存器。同写寄存器一样，字模式或者字节模式均可以。当以字节模式读校正寄存器时，必须先读低字节。

3 AD7859L驱动程序

操作系统一般提供设备驱动程序完成对特定硬件的控制，以建立应用程序和设备之间的抽象接口，而不是应用程序直接操作硬件。设备驱动程序实际上是操作硬件的软件，是内核中具有最高特权级的、驻留内存的、可共享的底层硬件处理例程。

采用MISC类设备来添加AD7859L驱动。AD7859L的结构体定义语句如下：
