基于MAX+PLUSⅡ的十进制计数器的设计

1．2 BCD码计数器

本设计采用的BCD码计数电路由74160构成，74160是十进制同步计数器(异步清除)，在其功能表中，当LDN、ENT、ENP、CLRN四个输入端都接高电平时，对CLK输入脉冲上升沿进行计数，由QA-QD输出8421码。

1．3 七段译码器电路

本设计采用的七段译码器电路由7447和外部共阴极数码管构成，7447七段译码器将BCD8421码译成数码管所需的七段数显码。

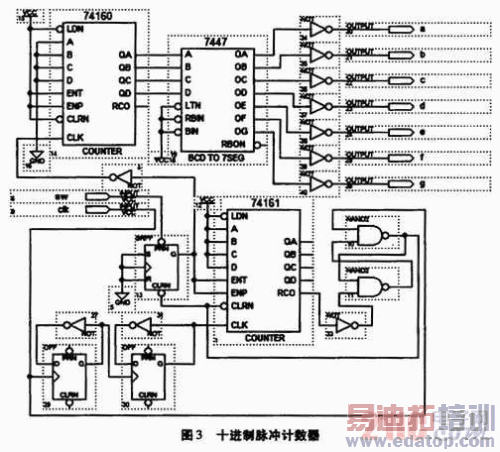

综上所述，所设计的十进制计数器电路如图3所示。

2 十进制计数器的仿真

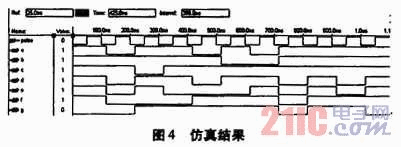

打开PC机界面MAX+plusⅡ软件，输入图3的电路图；选菜单File＼Project＼Set Project to Current File，然后选菜单MAX+plusⅡ＼complier编辑当前图形文件；对图3进行仿真，仿真结果如图4所示。由图4知：所设计的电路(图3)符合十进制计数器的逻辑要求。

用Byte Blaster下载缆线联结PC机并口和实验箱J1(JTAG)，打开实验箱电源开关。选择菜单项MAX+plusⅡ＼Programmer，单击 Program按钮，即开始下载程序。打开实验箱电源开关，连续按K52键，数码管LED1将从0按顺序变到9，符合十进制计数器的逻辑要求。

3 结束语

MAX+PLUSⅡ是电子设计领域的一场革命，它的应用越来越广泛，MAX+PLUSⅡ在实验教学的应用，不仅是提高设计效率的需要，更重要的是培养适应创新、创业人才的需要，以适应电子工业的竞争与发展。

作者：刘小群 宝鸡文理学院 来源：山西电子技术
