基于VerilogHDL的小波滤波器的设计与实现

2．2 定制ROM

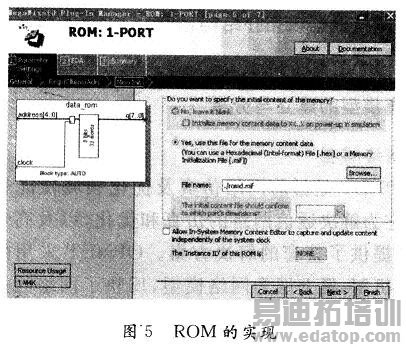

QuartusⅡ包含有许多有用的LPM(Library ofParameterized Modules)模块，它们是复杂或高级系统构建的重要组成部分，可以与QuartusⅡ普通设计文件一起使用，该文使用"Tools"菜单下的MegaWizardPlug—In Manager命令定制ROM的元件。如图5所示。

2．3 用VerilogHDL进行数据流建模

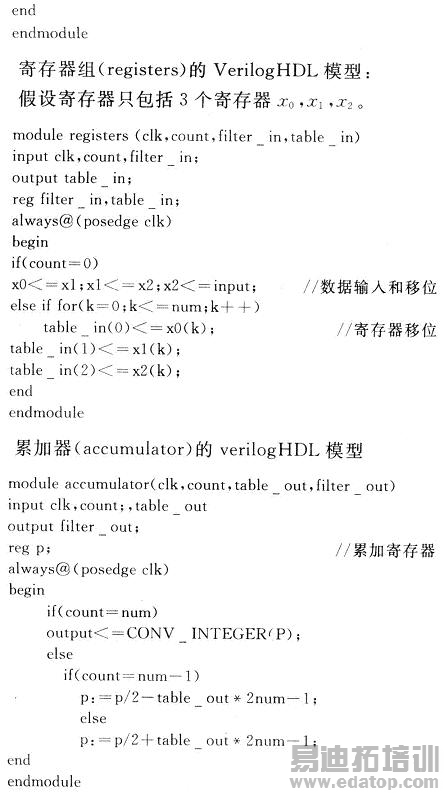

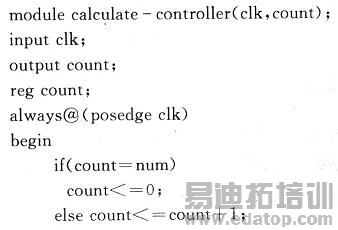

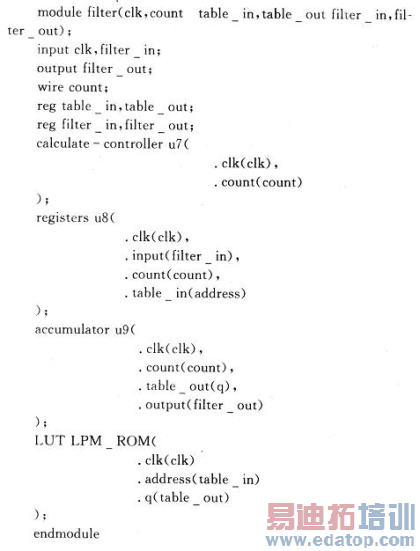

滤波器的建模过程如下：

3 验证仿真

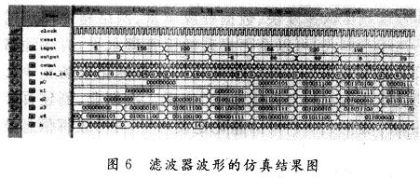

利用Altera公司的QuartusⅡ7．2软件内部带有仿真器对滤波器的VerilogHDL模型进行波形仿真，通过建立正确的Vector Waveform File(向量波形文件)就可以开始仿真了。如图6所示。

通过QuartusⅡ的波形仿真功能，对输入输出进行波形仿真，对其结果进行定量分析。通过时序分析和功能分析结果，对设计进行进一步的完善。在仿真中，in—put滤波器输入数据，output滤波器输入数据x0，x1，x2，x3，x4为移位寄存器组中寄存器，count为控制计数器，table-in为流水线寄存器。所得结果如图6所示。经验证，仿真结果和实际运算结果一致。所以对于大多数连续的LTI系统都可以采用以上方法进行分析，但是他也有局限性：对于时变系统，非线性系统分析，它无能为力；只适合分析一维变量，对于多维变量，它无能为力；可采用状态变量分析方法；就精确度来说，这种分析方法不是很高。

尽管连续LTI系统有很多缺点，但是通过对LTI系统的分析可以培养系统建模和求解能力，为以后分析其他系统作参考。

来源：《现代电子技术》
