MSDL的技术开发

　　目前，作为PC、液晶电视的液晶面板模块的接口，低压差分信令(LVDS)模式的差分接口已经成为全球通用标准规格。ROHM公司在这一领域因其高速且低EMI、低耗电等方面的优势已经拥有了行业内一流的技术和管理。通过运用这些技术和手机专用系统LSI，ROHM成功开发了MSDL，这种全新的差分串口能够解决折叠手机开发过程中遇到的难题。在折叠手机的液晶屏电路板和主机电路板上各使用一个此类IC(该IC将由应用处理器传输至液晶面板的平行数据转换成MSDL格式)，这样就可以实现各种功能。

　　MSDL采用电流模式的差分传输技术，线路部分差分振幅以数十毫伏的小值振幅进行信号传输(图1)。EMI特性表现突出，噪声水平与以前的CMOS传输相比大约可以降低10dB左右(图2)。

　　通过降低此EMI噪声，可以得到两个效果：既不会对RF(无线)特性产生不良影响，同时还可以缩短设计工期。降低EMI噪声之所以还能够缩短设计工期，是因为这可以减少解决杂音问题的工序。通常情况下，为了控制EMI噪声，手机厂商会在翻盖连接处线路附近安装滤波片或屏蔽片等防EMI零部件，用来消除杂音。但是由于在设计刚开始无法精准地估计EMI噪声在手机实际使用中所产生的影响，所以在很多时候，必须不断地重复进行滤波片特性调整或更换滤波片安装点等操作，这样就导致设计周期往往会超过预期，而且也增大了设计开发成本。

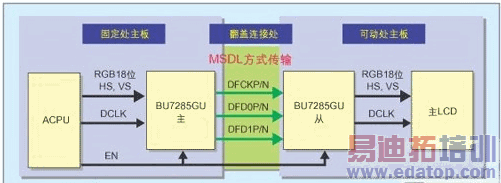

利用这种MSDL通信方式的接收器BU7285GU通过将图像数据进行MSDL传输，可以大大节省线路布局。例如，在18位彩色、QVGA尺寸的液晶面板接口中，以前包括控制信号线在内，需要部署22条液晶图像专用线路，而如果利用MSDL，则可以将线路减少到7条(图3)。以下为BU7285GU系列产品的主要特性：

　　1. 通过差分串口方式MSDL大大减少液晶面板和CPU间的线路数；

　　例如以往LCD接口：数据＋控制信号线=20条，接口控制线为2条。如果使用差分接口，实际上就只需要6条＋控制信号线1条，共7条线路。
