满足手机高速像数据传输的差分串行接口方案

录入：edatop.com 点击：

Mobile Shrink DataLink(以下简称MSDL)差分串行接口解决方案能够大大节省日益复杂的折叠式手机翻盖连接处的线路数量。由于液晶面板不断迈向高精细化，手机图像数据传输需要增加更多的线路，而且高速数据传输还将产生电磁波干扰，而MSDL不仅可以解决以上类似问题，而且还可以解决手机研发中遇到的许多课题，所以在折叠式手机的应用上将发挥巨大作用。

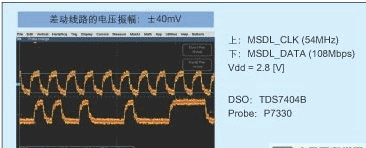

图1：MSDL具有独特的低振幅传输模式。

折叠式手机面临的问题

　　近年来，手机正在由百万像素相机标准配置向更高清晰度照相机配置方向发展。因此，手机内部处理的数据量呈逐渐增大趋势，其中，由于液晶面板和内置相机不断实现高画质和高精细的原因，图像数据的量正在迅速扩大。

　　在折叠式手机中，这些图像数据的传输线路一般经过翻盖连接处连接在应用处理器、液晶面板和照相机之间，在这种情形下，就会面临以下两点问题：

　　1．用户要求手机厂商将手机设计得更加新颖而且美观，这样可旋转的折叠手机和双轴翻盖的新机型闪亮登场，其外壳结构日益复杂。另一方面，由于液晶面板一侧配置了数码摄像头，所以要求布置更多的线路。线路越多使产品结构设计更加困难，同时也会严重影响产品的可靠性，因此解决这些问题就成为迫在眉睫的课题。

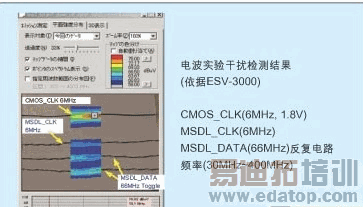

　　2．由于手机需要高速传输数据，所以翻盖连接处视频信号的数据线路将产生EMI。为了降低电磁波干扰的影响，就必须强化RF(无线)特性的衰减应对措施。由翻盖连接处数据线路发射的EMI将随着数据传输率的增大而增大。通常掀盖关节处配置在天线附近，为了降低对无线特性的影响，就不得不强化采取屏蔽或插入滤波片等应对措施。
