中断在TMS320C54x系列DSP中的应用
摘 要:详细分析了TMS320C54x系列DSP的中断机制,以及在扩展地址模式下中断控制所具有的一些特点,并给出了DSP/BIOS下中断的管理。
关键词:中断 中断向量表 TMS320C54x DSP/BIOS DSP
中断是嵌入式芯片的灵魂,这是因为多数嵌入式系统对实时性都有很高的要求,即对出现事件的响应要极为迅速。中断与软件查询方式相比有着更高的执行效率。在TI公司的TMS320C54x系列(以下简称C54x系列)DSP中,同样也提供了很好的中断机制。
1 C54x中的中断机制
中断信号实质上是由硬件或者是软件驱动的信号,它能使DSP暂停正在执行的程序并进入中断服务程序(ISR)。在最典型的DSP系统中,如果A/D转换器需要送数据到DSP中,或者D/A转换器需要从DSP中取走数据,都是通过硬件中断向DSP发出请求的。
C54x系列DSP支持软件中断和硬件中断。软件中断是由指令(INTR、TRAP、RESET)触发的,硬件中断是由外围器件触发的。硬件中断实际上又分为两类:一类是由DSP的片外外设(如A/D转换器)触发的,另外一类是由DSP的片内外设(如定时器中断)触发的。硬件中断又有优先级的区分,这是为了处理同一时刻有多个硬件中断源触发中断的情况。硬件中断的种类和优先级请参看具体使用的芯片资料。
如果按照可屏蔽情况分类,中断又可分为可屏蔽中断(C54x至多支持16个)和不可屏蔽中断。可屏蔽中断受ST1寄存器中的INTM位和IMR寄存器中相应位的影响。当INTM=0时,IMR中某位为1,则开放相应的中断。其实,在C54x中硬件中断并不一定要由外围器件触发,它同样可以由指令INTR、TRAP触发,并且不受INTM的限制。有一点需要引起注意的是:指令RESET复位和硬件RS复位对IPTR和外围电路初始化是不相同的。硬件复位时IPTR总是被置为0x1FF,软件复位时则不会修改当前IPTR的值。C54x的中断处理过程分为三个阶段:
①中断请求。可以用硬件器件或者软件指令请求中断。如果请求的中断是可屏蔽中断,则IFR寄存器中相应的位被置为1,而不管中断是否会被响应。
②中断响应。对于软件中断和不可屏蔽中断,CPU是立即响应的。对于可屏蔽中断,要满足下列条件才能响应:
·优先级最高(同时出现多个中断时)
·INTM位为0
·IMR中相应位为1
CPU在取到软件向量的第一个字后会产生IACK信号,对可屏蔽中断而言,IACK会清除IFR中相应位。
③中断处理。保护特定的寄存器,执行中断服务程序,完成后恢复寄存器。保护寄存器的原则是执行中断服务程序后能正确返回并恢复原来运行程序的环境。
DSP中提供的中断是以中断向量表(VECT)的形式出现的(见表1)。中断向量表的长度为128个字节,每个中断分配为4个字节,一共有32个中断,具体的中断要看相应的芯片。C54x中断向量表的地址是由PMST寄存器中的IPTR构成高9位地址形成的,所以向量表的地址必须是128的倍数。硬件复位时,IPTR总是默认置为0x1FF,所以中断向量表地址为0xFF80。每个中断向量的地址按如下构成方法形成:PC=(IPTR)<<7+(Vector[n])<<2 (Vector[n]为中断向量号,在0~31之间),中断向量号左移两位是因为每个中断向量占用4个字节的缘故。中断向量表总是以汇编的形式出现的。
2 扩展地址模式下的中断控制
早期的DSP共有192K的空间(程序、数据和I/O空间各为64K),随着DSP处理能力越来越强,192K的空间已经不能满足需要。后来的C54x均提供了扩展地址模式,使程序空间扩展到8M。扩展模式下的中断控制有自己特殊的地方,有必要进行说明。
扩展模式下程序空间的寻址是通过寄存器PC和XPC一同进行的。PC构成低16位地址位,XPC构成高7位地址位。所以保存和恢复XPC是用户必须注意的。如果用户使用的是Far Call指令,则XPC会自动保存和恢复。但在进行中断处理的时候,只有16位的PC寄存器能够自动得到保存(这是由于考虑了非扩展模式下中断的效率问题),所以XPC必须由用户自己来保存,否则在中断返回的时候往往会跳到不同的页面(由返回前后XPC值的不同引起)造成不可预测的后果。程序如表1所示。
由于必须在长跳转之前保存XPC的值,没法使用延迟指令(如FBD),所以中断时延会增加两个周期。
再来考虑另外一种情况:设程序运行在XPC=2的页面上,如果这个时候有中断发生并得到了CPU的响应,DSP会加载PC:PC=(IPTR)<<7+(Vector[n])<<2,XPC的值不发生变化,于是中断向量的地址为:0x20000+0xPC。这就明显地说明:中断向量表必须和应用程序在同一64K的程序空间页面内。如果应用程序不是只分布在一个程序空间页面内,那应该如何处理呢?可分三种类型共四种技巧来应对这样的情况:(1.1)描述的是OVLY为任意的情况;(2.1)~(2.2)描述的是OVLY=1的情况;(3.1)描述的是OVLY=0的情况。

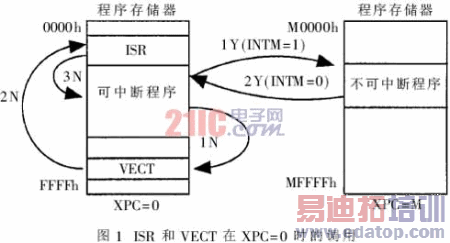

(1.1)有的应用中,一些程序一旦运行是不允许中断的。把不允许中断的程序部分放到扩展空间内,而把中断向量表和ISR以及允许中断的程序部分都放在XPC=0的页面。当调用扩展空间的程序时关闭中断使能,而当扩展空间程序返回到XPC=0的页面时再开中断。这样做的好处是不用关注XPC的值对中断向量寻址的影响。中断的时候也不需要保存XPC的值。调用过程如图1所示,Y表示需要关注XPC的值,N表示不需要关注XPC的值,数字表示调用顺序。
作者:南京东南大学朱继红 于东海 邹采荣 来源:电子设计工程
