基于LVDS技术的实时 像测试装置的设计

3.2 LVDS数据发送与接收部分

本系统采用美国TI公司的10位总线型LVDS芯片SN65LV1023A和SN65LV1224A实现实时图像的高速数据传输和回采。两者发送和接收10 bit并行数据的速率在10 MHz~60 MHz之间。由于数据在并串转换时，SN65LV1023A会自动加上1位起始位和1位停止位,则串行数据发送的实际速率为120 Mb/s~792 Mb/s之间。LVDS串行器和解串器都需一个外部时钟。只有这两个外部时钟频率同步时，串行器和解串器才能正常通信。利用FPGA内部时序逻辑，完全能够解决工作时钟频率同步的问题。

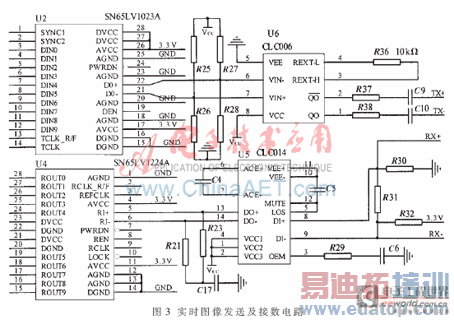

实时图像发送及接收电路如图3所示。FPGA根据计算机控制命令先从高速SRAM中读取1 B的数据，然后的将该字节外加两位的识别位共10位的并行实时图像数据输出到SN65LV1023A，再将转化后的高速串行差分信号经高速电缆驱动器CLC006驱动后远程传输。CLC006能在最高400 Mb/s数据速率下驱动75 Ω传输线，还具有可控的输出信号上升沿和下降沿时间，能使传输引入的抖动最小。通过调整R25/R27和R26/R28的阻值为驱动器提供正常输入信号。其值大小参考芯片资料接口连接部分选择，它随其输入电平类型及阻抗传输线而改变。驱动器的信号输出幅度随着Rext-H与Rext-L间电阻值的增大而增大。为了实现信号的最优化传输，将Rext-H与Rext-L之间电阻R36接为10 k?赘的可调电阻，根据实际情况调节R36阻值实现输出信号幅度范围的调整。

由于传输线对信号有损耗，而且容易产生信号失真、畸变和码元串扰等,本系统采用了自适应电缆均衡器CLC014对远程传输后接收到的数据进行均衡。CLC014具有同轴电缆和双绞线的自动均衡、载波检测与输出静音功能,适用数据速率范围为50 Mb/s~650 Mb/s，且具有极低的抖动性能。

LVDS接收器在内部虽然提供了针对输入悬空、输入短路以及输入不匹配等情况下的可靠性设计，但是当驱动器三态或LVDS接收器没有连接到驱动器上时，连接电缆会产生天线效应，此时LVDS接收器就有可能开关或振荡。为避免此种情况的发生，传输电缆采用双绞屏蔽电缆；另外在电路设计上外加上拉和下拉电阻来提高LVDS接收器的噪声容限。图3中的R31为100 Ω的匹配电阻，R32和R30分别为提高噪声容限的上拉和下拉电阻，阻值为1.5 kΩ。

FPGA主要通过控制LVDS串行器的TCLK、TCLK_R/F引脚以及LVDS解串器的RCLK、RCLK_R/F引脚实现数据的发送与接收。具体实现方法为：TCLK、RCLK引脚由FPGA分配同一时钟(时钟频率为20 MHz)，在时钟的上升沿，FPGA先将从高速SRAM中读取的1 B的数据发送出去，另外在FPGA接收到1 B的数据后，先将其存入内部FIFO中，当FIFO中的数据达到512 B后通知USB单片机读取数据，然后发送到计算机。

4 实验结果

图4与图5分别为系统以20 MB/s的速度发送和接收的一帧512×512 B(每字节表示一个像素点)图像数据,分析结果表明发送与接收的图像数据完全一致，满足系统的设计要求。

采用LVDS技术与FPGA相结合的方法，实现了弹载图像采集设备与地面测试台之间高速数据传输，系统的传输速率可达到20 MB/s,并且提高了系统的可靠性和集成度。另外，整个系统的时序均由FPGA控制实现，具有很强的重构性。本设计已成功应用于某CCD图像采集设备的测试中，系统工作性能稳定。

参考文献

[1] 王冰,靳学明.LVDS 技术及其在多信道高速数据传输中的应用[J]. 电子技术应用,2003,29(3):55-57.

[2] 林刚勇,马善农,许邦莲.CY7C68013在数据传输中的应用[J].微计算机信息, 2007(10):76-78.

[3] 徐志军,徐光辉.CPLD/FPGA 的开发与应用[M]. 北京: 电子工业出版社, 2002.

[4] 张国雄,测控电路[M].北京:机械工业出版社,2006.

作者：崔中华　熊继军　沈三民 来源：电子工程世界
