巧配交换机防止同网段ARP攻击

ARP攻击是一种常见的网络问题，对此，需要恰当配置交换设备。以下以H3C设备为例，介绍典型的配置方法。

一、对于阻止仿冒网关IP的arp攻击

1、二层交换机防攻击配置举例

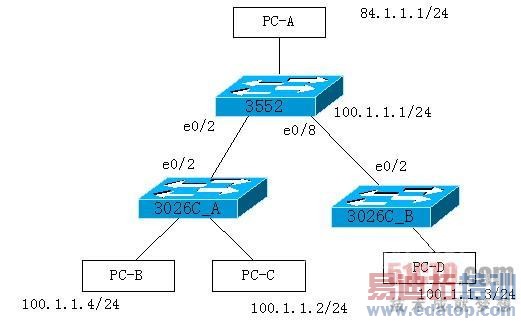

网络拓扑如图。

图1

3552P是三层设备，其中ip：100.1.1.1是所有pc的网关，3552P上的网关mac地址为000f-e200-3999。现在PC-B装有arp攻击软件。现在需要对3026_A进行一些特殊配置，目的是过滤掉仿冒网关IP的arp报文。

对于二层交换机如3026c等，可以配置acl

(1)全局配置deny所有源IP是网关的arp报文(自定义规则)

ACL num 5000

rule 0 deny 0806 ffff 24 64010101 ffffffff 40

rule 1 permit 0806 ffff 24 000fe2003999 ffffffffffff 34

rule0目的：把整个3026C_A端口冒充网关的ARP报文禁掉，其中蓝色部分64010101是网关ip地址的16进制表示形式：100.1.1.1=64010101。

rule1目的：把上行口的网关ARP报文允许通过，蓝色部分为网关3552的mac地址000f-e200-3999。

在S3026C-A系统视图下发acl规则：

[S3026C-A]packet-filter user-group 5000

这样只有3026C_A上连设备能够下发网关的ARP报文，其它pc就不能发送假冒网关的arp响应报文。

2、三层交换机防攻击配置举例

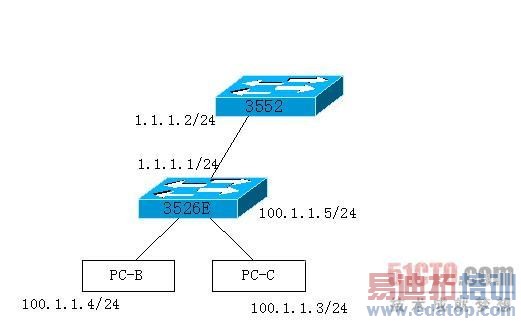

网络拓扑图如下：

图2

对于三层设备，需要配置过滤源IP是网关的arp报文的acl规则，配置如下acl规则：

ACL num 5000

rule 0 deny 0806 ffff 24 64010105 ffffffff 40

rule0目的：把所有3526E端口冒充网关的ARP报文禁掉，其中蓝色部分64010105是网关ip地址的16进制表示形式：100.1.1.5=64010105。

二、仿冒他人IP的arp攻击

作为网关的设备有可能会出现arp错误表项，在网关设备上还需对仿冒他人IP的arp攻击报文进行过滤。

如图1，当PC-B发送PC-D的arp的reply攻击报文，源mac是PC-B的mac (000d-88f8-09fa)，源ip是PC-D的ip(100.1.1.3)，目的ip和mac是网关(3552P)的，这样3552上就会学错arp，如下：

--------------------- 错误 arp 表项 --------------------------------

IP Address MAC Address VLAN ID Port Name Aging Type

100.1.1.4 000d-88f8-09fa 1 Ethernet0/2 20 Dynamic 100.1.1.3 000f-3d81-45b4 1 Ethernet0/2 20 Dynamic

PC-D的arp表项应该学习到端口e0/8上，而不应该学习到e0/2端口上。

①在3552上配置静态arp，可以防止该现象：arp static 100.1.1.3 000f-3d81-45b4 1 e0/8

②同理，在图2中，也可以配置静态arp来防止设备学习到错误的arp表项。

③对于二层设备(3050和3026系列),除了可以配置静态arp外，还可以配置IP+mac+port绑定，比如在3026C端口4上作如下操作：am user-bind ip-addr 100.1.1.4 mac-addr 000d-88f8-09fa int e0/4则ip为100.1.1.4并且mac为000d-88f8-09fa的arp报文可以通过e0/4端口，仿冒其它设备arp报文无法通过，从而不会出现错误arp表项。
