通信设备防雷接地的基本原则

录入:edatop.com     点击:

对于走线架的接地,按照标准的要求,应通过接地线连接到机房的接地排上。

4.4  接地系统

机房内各种通信设备及配套设备(移动基站、传输、交换、电源等)均应做保护接地,站内各种设备的保护接地均应汇接到同一个总接地排,同机房设备的保护地应在同一个机房保护接地排上汇接。

机房内通信设备的工作地、保护地应采用联合接地的方式,即工作地、保护地共同合用一组接地体。

总接地排不应出现因氧化腐蚀引起地排与地线连接不良导致接地路径上的接触电阻增大,并保证接地线与机房保护接地排接触良好。

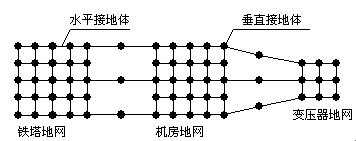

移动基站的机房地网、铁塔地网和变压器地网应在地下进行多点的连接,如图4-2所示。当铁塔设在机房房顶,电力变压器设在机房楼内时,其地网可合用机房地网。

通信设备防雷接地的基本原则

图4-2 地网间多点连接示意图

机房内走线架、吊挂铁架、机架或机壳、金属通风管道、金属门窗等宜作保护接地。

综合通信大楼的接地电阻宜不大于1。

交换设备的接地电阻应满足表4-1的规定。

交换系统容量

市话2000门以下

市话10000门以下(含10000门)

长话2000路以下(含2000路)

市话10000门以上

长话2000路以上

接地电阻

5W

3W

?1W

表4-1 交换设备接地电阻要求

接入网、传输、宽带接入、数通、多媒体可参考。

移动通信基站的接地电阻值应小于5,对于年雷暴日小于20天的地区,接地电阻值可小于10。无线接入基站可参考。

接地系统常见问题:

(1)  ××铁通城域网工程中,会展中心站点接地问题,我方与铁通存在分歧。我司规范要求,采用单独的通信地。铁通公司想采用建筑体构成的地网,且铁路设计院所做设计也是如此。请问这样是否有隐患。

答:1、我司的规范没有要求"采用单独的通信地",若存在这样的规范,则是不正确的。2、通信设备的接地可采用建筑体构成的地网(当然地网的接地电阻要满足要求),从该地网中引出通信设备的接地排,通信设备接到接地排上。3、通信设备的接地不能只接到建筑物各层的钢筋上,因为钢筋之间的连接大部分不是焊接,连接不一定可靠。4、请参考YDJ26-89标准中对接地有比较详尽的描述。

(2)  ××宽带接入工程在××机房的二次环境检查中发现机房没有联合接地,保护地排和工作地排分别从各自的地线接地体引入机房,在和铁通随工人员的协调后,随工人员答复无法解决此问题。希望能给我们提供一个解决方案。

答:对于我司的设备,按照规范在机柜顶上是将PGND和BGND进行了短连,形成了一体地和设备内部的等电位连接,消除了对机房接地的依赖性。即使是机房分成两个地,对我司的设备影响不大,设备的工程安装可按照两个地进行,即BGND接到工作地排,PGND接到保护地排。

(3)  当用户因条件因素无法提供直流保护地,仅有交流保护地,我司设备接地应如何处理

可将我司设备接到机房的交流保护地,只要交流保护地是可靠与接地体连接,同时接地电阻满足要求。

来源:21IC电子网
