采用TMS320F206控制的同步调制解调器

调制解调器发送时钟分为内部、外部及从时钟三种方式。它们可通过AT&X0（1、2）命令来进行设置。当设置为内部时钟时,调制解调器发送时钟由调制解调芯片内部振荡电路提供。内部振荡电路可产生300～56kHz之间的任一标称频率。采用外部时钟方式时,外部时钟XTCLK首先送入MDP、MDP一方面将之作为本芯片的同步发送时钟,另一方面经片内锁相环输出一个与XTCLK同频同相的时钟信号TXCLK,并将之送给MCU及TMS320F206作为同步发送时钟,因为MDP内部锁相环只能锁定于任一标称频率,所以必须使XTCLK频率为300～33.6kHz之间的任一标称频率。使用从时钟方式时,调制解调器将采用从接收数据流里提取出来的时钟作为发送时钟,即本端发送时钟与对端发送时钟相同。本调制解调器发送采用外部时钟。

调制解调器同步接收时钟由本端MDP提供。MDP可从接收数据流里提取出与对端发送时钟完全相同的时钟信号RXCLK,以其作为自身以及MCD和TMS320F206的接收时钟。

3 调制解调器工作方式设置

调制解调器缺省工作方式为异眯方式。若想使其进入同步工作方式,必须通过AT命令进行设置。我们用到的有关同步方式设置的AT命令有以下几条：+ES、+ESA、&Q1以及&X1。其中+ES命令用于使能或禁止同步传输模式。+ESA命令用于对同步传输模式一些相关特性进行设置,如是否采用循环冗余码校验、是否采用反转不归零码传输等。&Q1命令用于控调制解调器为异步连接同步传送方式,即调制解调器以异步方式进行连接,一旦连通就立即进入同步传输方式。&X1命令用于选择外部时钟作为调制解调器发送时钟。

调制解调器的连接过程因系统的应用不同而不同。当经过公用电话交换网进行传输时,调制解调器可通过自动应答方式进行连接。这时调制解调器分为主叫端和被叫端。主叫端发起呼叫,即拨通被叫端用户号码。被叫端调制解调器通过检测铃流启动应答过程,被叫端自动应答方式可通过ATS0=N(N=1…255)命令来启动,其中N代表检测到多少个铃流信号后启动应答过程,N=0则禁止自动应答功能。

当系统不经过公用电话交换网进行传输时,因线路上无铃流信号,所以采用伪自动应答方式。所谓伪自动应答方式是指由DSP程序控制调制解调器进行应答,而不是由调制解调器自身启动应答过程。实现原理如下：在被叫端线路口设计一个双音多频（DTMF）信号音检测电路,当主叫端发起呼叫时,只需拨任一双音多频号,该信号音检测电路检测到信号音后,即产生一个方波脉冲信号,解发TMS320F206的INT1中断。TMS320F206进入中断服务程序后,向调制解调器送入ATA（强制应答）命令,从而启动应答过程,与对端调制器建立连接。因线路上无拨号音,而调制解调器复位后的缺省状态需要交换设备提供拨号音才能拨号,因此在对主叫端调制解调器进行初始化时,必须加上ATX1命令。该命令可使调制解调器不需要拨号音便可直接拨号。调制解调器拨号操作可通过ATD***(***代表所拨号码)命令执行。

4 系统工作流程

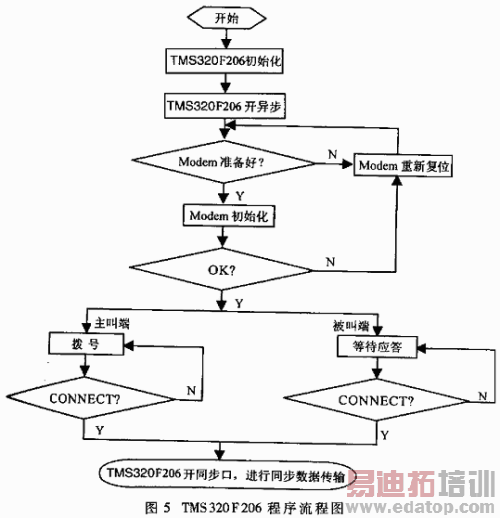

TMS320F206程序流程图如图5所示。系统工作流程如下：系统上电复位后,TMS320F206首先进行初始化,打开异步口,然后检测调制解调器是否准备好。若没准备好,则对调制解调器再次复位;若准备好,则送AT命令进入调制解调器,对调制解调器进行初始化。即命名能调制解调器同步口,将调制解调器设置为异步连接同步传输方式,采用外部时钟以及对同步传输械、传输速率等相关特性进行设置。同时决定主叫端是否加上ATX1命令以及被叫端是采用何种应答方式。调制解调器每次收到正确AT命令且正确进行相应操作后,会通过异步串口回送OK信号。因此,若TMS320F206收到OK信号,就表明初始化成功。调制解调器初始化完成后,主叫端便拨号启动呼叫,被叫端进入自动应答或伪自动应答过程。连通后,调制解调器会回送CONNECT信息给TMS320F206。此后TMS320F206便禁止异步口、打开同步口,开始进行同步数据传输。

本同步调制解调器研制完成后,曾在专用线路、公用电话线路和电力载线路上进行同步传输试验,都获得了比较好的传输效果。在需要利用模拟信道完成同步传输传务的场合,特别是在接入层,本调制解调器将具有广泛的用途。
