基于DSP的OQPSK调制器设计与实现

3 OQPSK调制的软件设计

主程序中首先对TLC32044芯片初始化(过程请查阅相应的PDF资料)，然后调用执行OQPSK调制子程序。下面介绍本文设计的在DSP处理器上实现OQPSK调制的方法。

3．1 基于DSP的OQPSK调制算法

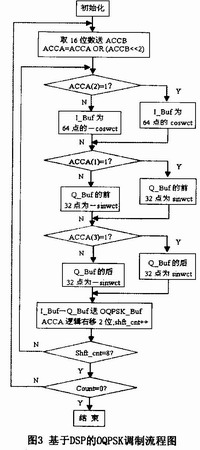

设信息流为…bkakbk-1ak-1，并假定已经保存在DSP的数据存储空间中(实际应用中可以使用单片机通过HPI接口向DSP写入要发送的信息流)，其中bkakbk-1ak-1可以看成是一个字(16位)的最低4位。将输入的信息流串并转换成双比特码元，可以对信息码字每次右移动2位实现。Q支路延迟和I支路的对应关系可以采用测试ak、bk-1和bk这三位码元来完成，若测试位为O，则对正弦或余弦值取负以完成单／双极性变换的功能。因此，可以画出基于DSP的OQPSK调制算法流程，如图3所示。图3中已经假设I支路一个码元包含2个周期的余弦波，一个周期的余弦波采样32个点，变量Count用于控制信息流的长度，OQPSK_Buf缓冲区用于保存调制完成的采样点数据。

3．2 正弦和余弦数据的获取

上述算法中需要正弦或余弦各点的采样值，幅度为1的正弦各点采样值大多都是小数，而16位定点DSP芯片的操作数是整数，为此要设定小数点在16位二进制数中的位置，考虑到调制后波形的最大值是，因此对正弦或余弦的数值采用Q14表示法才能满足调制后数据的范围。显然，在汇编程序中按"．word x"形式直接输入正弦和余弦的各点采样值(Q14)比较繁琐，可以用下面的一段C语言程序生成正弦采样点数据文件(程序中已将正弦载波的频率归一化)，然后在TC2．0软件的当前路径下将生成的包含文件sindata．inc移动到由软件cos2．O建立的工程文件夹内，用汇编伪指令．include将该文件包含进来即可省去繁琐的数据输入。用类似的程序也可生成需要的余弦数据文件。
