Wi—Fi技术在光网络单元中应用方案设计

4．2 以太网模块的工作流程

本系统配有4个10／100M Base-TX以太网业务接口，支持10 Mbps和100 Mbps自适应的网络连接速度；以太网模块的工作电压为5 V。以太网业务接口可以根据需要扩展成8个、16个或者24个，充分满足不同业务量的需要。

以太网模块的功能连接图如图4所示，进出以太网接口的信号都需要经过网络滤波器，网络滤波器实质上是一个选频电路，它的功能就是允许某一部分频率的信号顺利的通过，而另外一部分频率的信号则受到较大的抑制。与网络滤波器相连的是交换处理模块中的Port's MAC(M-edia Access Controllers)，用来解决在共用信道中产生竞争时分配信道的使用权问题。

4．3 VOIP模块的工作流程

本系统配有两个POTS电话机接口，可以连接两部电话机。普通电话拨打和接收网络话音，必须通过POTS接口才能进行，POTS接口是能够连接普通电话与ISDN的接口设备，它能使两部电话同时上网并与其他电话通信。

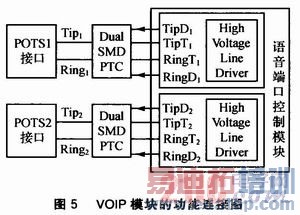

VOIP模块的功能连接图如图5所示。Dual SMD PTC叫做双重热敏电阻，可对过热和过流双重作用导致的电路故障进行保护；Tip and Ring(正极线和负极线)表示组成电话配线电路的两条电线，Tip是正极线的别称，Ring是负极电线的别称。

4．4 Wi—Fi模块的工作流程

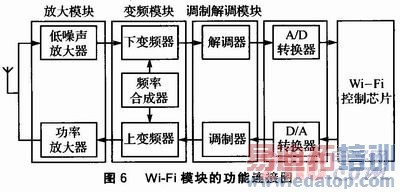

Wi—Fi模块的功能连接图如图6所示。本系统的天线是外置天线，这样能尽量稳定信号。天线与RF射频模块相连，RF射频模块大致可分为放大模块、变频模块、调制解调模块等有源部件，然后通过A／D、D／A转换与Wi—Fi控制芯片相连。Wi—Fi控制芯片控制整个无线模块的运行。

结语

ONU是EPON技术的关键组成部分，融合型的ONU所具有的高宽带和无线灵活性是完全能满足今后市场所需的。随着EPON技术的改进和建设成本的降低，融合型ONU将具有广阔的市场前景，因此Wi—Fi技术在光网络单元中的应用研究是非常有实际意义的。
