一种ZigBee电力无线抄表数据收发终端设计

录入:edatop.com     点击:

图2中R1电阻选用MYG 10K471压敏电阻器,主要做保护电路器件。

4 软件设计流程

该系统软件主要是MCU控制电路的初始化程序设计,ZigBee无线模块的初始化、接收和发送程序设计,初始化程序主要是对单片机、RF芯片、SPI等进行初始化;SPI初始化程序如下:

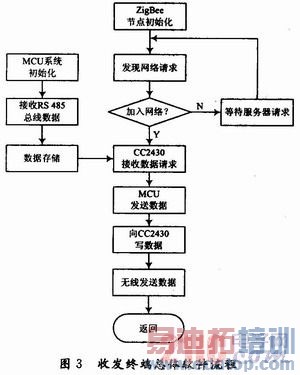

MCU系统所采集电表数据将通过单片机RS232接口、SPI接口送至射频发送模块,然后输出。路由设备或协调器设备接收数据并处理。收发终端软件总体设计流程如图3所示。

5 结语

本文采用MCU和RF射频模块设计出在ZigBee无线抄表中的电表数据采集发送终端系统,安装方便,抗干扰能力强,具有很强的实用性,可作为一个整体功能模块应用于其他无线数据传输系统中,如家用水表,智能家居等方面,在试验使用过程中抄表数据可靠,无丢数据现象,现在的无线数据传输系统都有一定的距离要求,在此模块上加上RF放大模块,可增大传输距离,但效果不明显,利用无线路由器和定向增益天线可解决这一问题,可完全满足局域距离要求,且可作为集成模块应用到其他无线传输系统中,通用性和可移植性增强。

作者:长沙理工大学 高军建 唐国红 来源:现代电子技术
