无线局域网兼容性研究

录入：edatop.com 点击：

2.3 802.11n与802.11g、802.11b之间的兼容性

图3为测试8 0 2 . 1 1n、8 0 2 . 1 1 g、80 2 . 1 1b兼容时的网络图。其中，STA1是8 0 2 . 1 1n用户，STA2是802.11g用户，STA3是802.11b用户，AP工作在2.4GHz，频宽为20M，利用chariot软件发送三条上行流量。

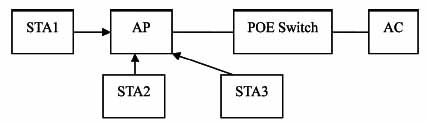

图3 802.11n、802.11g和802.11b测试网络图

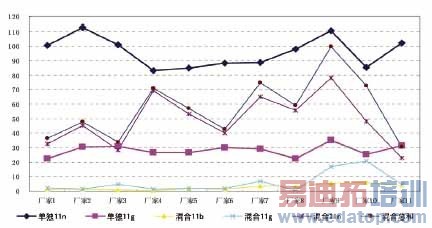

图4是802.11n、802.11g、802.11b混合模式下的性能，其中纵坐标是吞吐量，单位Mbps,横坐标是11个参与测试的厂家。从图4中可以看出,802.11n、802.11g、802.11b可以实现在网络中共存，并且也可以实现彼此之间的通讯；单独802.11n的性能最高，混合时的总吞吐量与混合802.11n的变化趋势一致，这说明在混合状态下，802.11g和802.11b用户的吞吐量所占比重很低，其中802.11g的吞吐量在10Mbps以下，802.11b用户的吞吐量几乎接近于0，这说明802.11n、802.11g和802.11b并不能无缝兼容，这是以牺牲性能和带宽为代价的。

图4 802.11n、802.11g、802.11b混合模式化下的性能

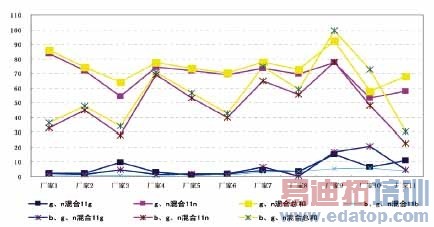

图5是802.11n、802.11g混合模式与802.11n、802.11g、802.11b混合模式下的性能对比图，纵坐标为吞吐量，单位为Mbps，横坐标为11个参与测试厂家的产品，从图5中可以看出，在802.11n、802.11g混合下的802.11n性能总比在802.11n、802.11g、8 0 2 . 1 1b混合下8 0 2 . 1 1n性能高，并且在此两种模式下， 8 0 2 . 1 1 g的性能基本不变，性能都很低；在802.11n、802.11g混合时的总吞吐量比802.11n、802.11g、802.11b混合时的总吞吐量高，这是由于802.11b在参与测试的情况下，干扰增大和AP速率更低等因素造成。

图5 802.11n、802.11g、802.11b混合与802.11n、802.11g混合的性能对比

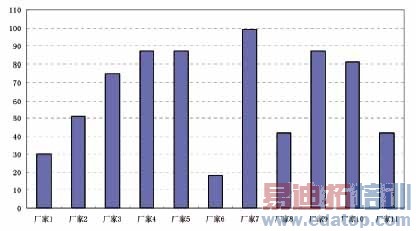

图6是在理想环境下，在屏蔽室使用模拟测试仪表veriwave连接AP，设置仪器接口同时模拟802.11n、802.11g、802.11b的多个用户，每种用户数量各占1/3并且丢包率为1%，每个用户的发送速率为128Kbps，在保证所有用户上线成功情况下，测试AP最大支持的用户总数；图6的纵坐标为用户数的个数，横坐标为11个参与测试厂家的产品。从图中可以看出最大用户数最高为99，此时，802.11b的用户数为33，这说明在理想环境下，混合时802.11b的性能基本接近单独802.11b的性能，802.11n和802.11g由于802.11b的丢包率超过1%导致用户数无法增加而停止了测试。
