基于GPRS 和数字无线的嵌入式报警系统的设计

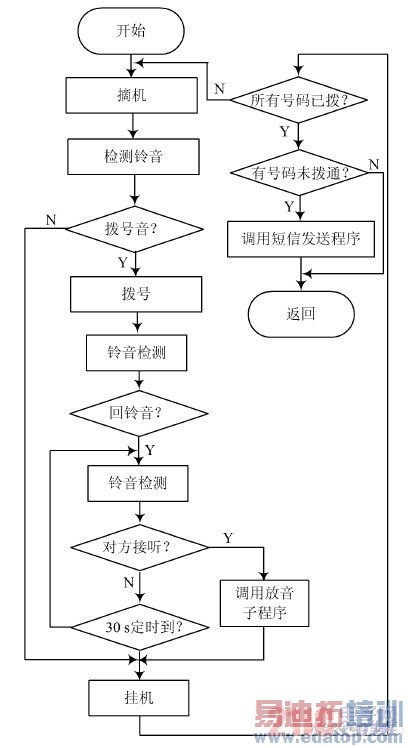

如图3 所示。

图3 报警子程序流程图

2. 2. 3 远程控制子程序

当与远程控制相应的外部中断6 中断请求标志置位时， 系统由主程序转入远程控制子程序。首先，MT8888 设置为DT MF 模式， 然后解码远程输入的密码， 与本地的密码进行比较， 如果不匹配， 则挂机； 否则身份验证通过。通过身份验证后， MT8888 解码远程控制指令并传递给单片机。单片机根据控制指令执行相应的控制操作， 执行完成之后， 自动挂机。

2. 3 系统终端界面

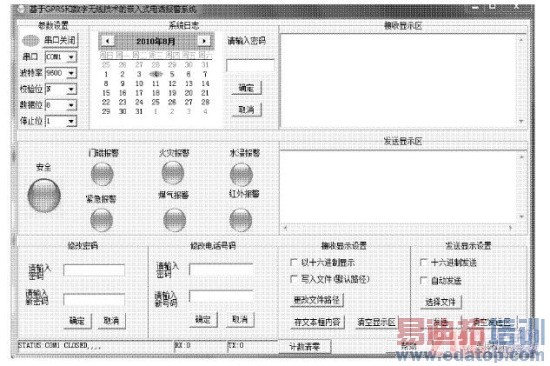

系统终端界面如图4 所示。

图4 系统终端界面

当系统处于待机状态时， 安全指示灯亮； 当处于报警状态时， 相应的报警状态指示灯会闪烁指示报警状态。修改密码时需要输入原密码， 以防被人非法篡改，从而提高系统安全性； 修改号码时也需要输入密码， 否则不能修改。查询系统日志时需要输入密码； 选择日期， 双击日期可以查询当天的报警日志。报警日志可以以文本文件格式进行存储， 并且可以更改存储目录， 便于日后查看和调用。

3 结 语

该系统采用美国Silabs 公司的增强型8 位单片机C8051F020 为控制核心， 减小电磁辐射对系统数字无线收发电路的干扰； 采用以2. 4 GHz 公共频率为载波频率的数字无线收发电路， 相对于传统的433 MHz 和315 MHz的无线收发电路具有抗干扰能力强， 发射距离远和电路体积小的优点； 并结合多节点传感组， 能实时对家庭安全状况进行监控， 及时通报安全隐患。同时， 在固定电话网的基础上， 增加GPRS 短信报警的功能， 弥补了通过固定电话网络传递报警信息功能上的不足， 提高系统的安全性能。还设计了个人电脑终端桌面程序， 改善人机接口， 更加方便用户设置/ 修改密码、预置/ 修改电话号码、查询报警日志等。经实验证明， 该系统具有成本低、稳定、功能齐全、人机接口友好的特点， 具有很强的研究意义和社会实用价值， 以及广阔的市场前景。
