FBAR滤波器在下一代无线通信和无线接入产品中的应用

从表2中可以看出，ACPF-7024，2400-2482MHz WiFi/Bluetooth带通滤波器，带内插损小，选择性好。对邻近频段的WiMAX, PCS, 和LTE band7,40有很高的带外抑制。指标如图1

图1：ACPF-7024 带外衰减 2350-2550MHz

ACPF-7025, 2496 – 2690MHz WiMAX 带通滤波器，带内插损小，选择性好。对邻近频段的WiFi/Bluetooth, PCS, 800MHz Cell有很高的带外抑制。实现WiMAX 收发器和WiFi/Bluetooth 收发器可同时工作，互不影响。应用见图2。

图2：典型的多系统框图

此外，安华高公司近期推出适合移动产品应用的迷你双工器AGPS-C001，有效地分离了W-CDMA/GSM收发信号和GPS/GNSS(伽利略)导航信号，而二者公用一个天线，省掉一个天线，即节省了成本，又增加了设计的灵活性，见图3。

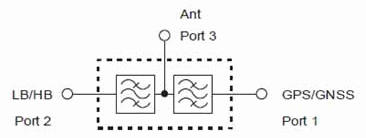

图3： AGPS-C001框图

AGPS-C001正是FBAR技术的杰作：卓越的隔离性, 插损小，选择性高，使GPS/GNSS 和W-CDMA可"和谐"地工作，不会因彼此干扰而降低任何一方的性能; 工作温度范围宽，-30℃ -- 80℃；体积为2.0 x 2.0 x 0.95，不足1mm厚，适合表面贴工艺，指标见图 4,5。采用该款产品设计具有导航功能的手机，上网卡变得更便捷，产品性能更稳定。

图4： AGPS-C001 天线—GPS端衰减

作者：温安民 来源：世强电讯
