基于串口实现LabVIEW与PLC的无线通信

对于向 PLC 写入数据，如果串口通信正常，则返回字符串output 中将应是"%01$WD13"，否则将会报错，并提示错误代码，错误原因可根据错误代码查阅MEWTOCOL 协议手册。如果是从PLC 中读出数据，与向PLC 写入数据相比，则不仅输入的命令字符串不同，而且返回字符串output 的内容也不同，返回字符串output 中将包含所读取的数据信息以及其他校验信息等，需要从这个字符串中将数据信息提取出来。例如，如果命令是读取PLC中DT650到DT653 的数据，则写入的命令字符串是"%01RDD0065000653CR"，其中CR 是校验码。

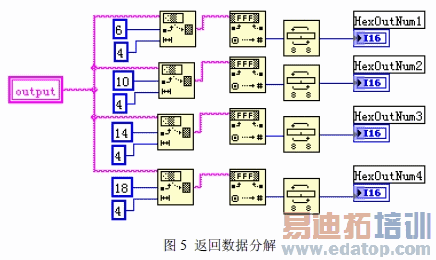

假设PLC 中这几个寄存器中的数据分别为150、250、350、450，则返回的字符串是"%01$RD9600FA005E01C201CR"，其中CR 是校验码。得到返回字符串后，还需要进一步将其分解，以便得到相应的数据，分解子VI 程序如图5 所示。

因采用的是应答式串口通信，当数据量很大时，通信滞后可能是要面临的一个问题。另外，因无线通信为保证通信准确率，在距离较远的情况下，需要适当调低无线通信的空中频率，这也可能会造成串口无线通信的滞后。当通信的数据量较大，可采用数据分组的方法，将所有要交互的数据分成若干组，让那些实时性要求很高的数据在每一组数据中都出现，而其他数据分布再不同的组中，但每一组的数据总量要适中，程序在每一次循环内只分别对一组数据进行读操作和写操作，这样会在很大程度上减少大量数据通信滞后带来的一些问题。

四、结束语

本文介绍了利用无线电台实现LabVIEW 与PLC 之间通过串口的无线通信的方法。这种方法已经在某无线遥控模型装置上通过测试并得到应用。实践证明，这种无线通信方法不仅通信可靠，错误率极低，而且简单易行，能完全满足一些工程实际需求。

本文创新点：采用LabVIEW 中的"Instrument I/O Assistant"模块与PLC 进行串口通信，并实现LabVIEW 与PLC 的无线通信，不仅通信可靠，且简单易行。
