TD-SCDMA网络2/3G共LAC区及精确LAC区边界划分

录入:edatop.com     点击:

2010年是TD-SCDMA网络优化年,运营商全面网络优化和专项网络优化工作都在如火如荼地开展,尤其是在2/3G互操作专项优化方面,成果尤为显著。

在各地的TD建网初期,TD网络建设尚未达到GSM覆盖的水平,TD网络覆盖深度不够,终端容易在TD和GSM网之间来回重选。由于重选过程存在短暂的时延,在重选过程中无法进行正常的呼叫,也无法作为被叫,直接影响了用户的感知度。

目前很多地市都进行过2/3G共LAC(LAC:Location AreaCode)区的尝试,并取得了不同程度的成果,但是在全国已经执行过的2/3G共LAC区案例当中,修改TD网络LAC区码的原则还是沿用2G网络的LAC区划分。这就导致在减少2/3GLAC区更新的同时,可能也会为TD新LAC区边界带来频繁重选和切换的隐患。

鉴于上述情况,可以通过精确LAC区划分的规划方案,即智能化的边界划分方法,进行LAC区边界的合理性规划。通过OMC(操作维护中心)报表,在Mapinfo工具上进行边界移动量、时域、话务量负荷、割接难度等问题的综合分析和考量,从而规避由于LAC区规划不合理而导致的网络隐患。

1 2/3G共LAC区专项优化

目前,全国已经有很多地市进行过2/3G共LAC区的尝试,且都取得了阶段性的进展。所以2/3G共LAC区的可行性流程已经初见端倪,在此不做赘述,只提供2/3G共LAC区的实施环境、方案以及优缺点,以做抛砖引玉之效。

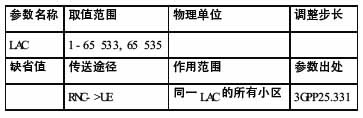

表1 LAC区码参数信息

1.1实施环境与方案

在MCC(移动国家码)和MNC(移动网号)既定的环境下,常规的2/3G共LAC区操作必须保证TDRNC(无线网络控制器)和GSMBTS(基站收发台)归属于同一个核心网,即共MSC(移动交换中心)、共SGSN(GPRS服务支持节点)。

由于核心网使用LAI(位置区标识)来识别用户设备,然后以LAC或LAC+Cell的方式向终端发起寻呼,而位置区标识LAI=MCC+MNC+LAC,所以在RNC侧修改数据的同时,也要保证MSCsever侧LAI的同步更新,从而保证TD寻呼机制的完整性。

其实,2/3G共LAC区操作在网络侧实现较为简易,只需要保证RNC侧和MSCsever侧同步进行LAC区码的修改即可。

由于目前TD和GSM网分别规划到不同LAC下,当终端进行TD/GSM重选时,如呼叫该用户,核心网会认为该UE还登记在老LAC下并向老LAC发送寻呼消息,此时该UE将接收不到任何寻呼消息,导致寻呼失败。

只有终端成功重选到目标网并完成位置更新过程,才可以成功接收新的寻呼。因此TD/GSM分别规划不同LAC,是目前终端在TD网和GSM网异系统重选过程中寻呼成功率偏低的关键原因,仅靠缩短重选时延不能根本解决寻呼成功率问题。

1.2 网络性能和用户感知的提升效果

在此,通过某市进行的2/3G共LAC区试验来具体说明2/3G共LAC区后网络性能和用户感知的提升效果。

进行2/3G共LAC区组网以后,网络的寻呼和重选性能得到了极大的改善,主要体现在以下几个方面。

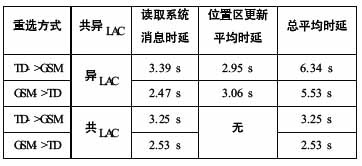

表2 2/3G共LAC区缩短2/3G重选时延

由表2可以看出,在共LAC下重选时延缩短了50%以上,单向重选由原来的6s左右秒缩减到3s左右。

表3 2/3G共LAC区改善呼叫不可及现象

由表3可以看出,在乒乓重选的状态下,被叫的接通率为63.33%,在共LAC的情况下接通率提高到100%。可见在共LAC情况下,即使是乒乓重选,呼叫不可及的现象也可以得到规避。

共LAC后,TD系统内的LAC更新略有增加(主要是因为LAC合并边缘区域系统内的LAC更新),TD/GSM之间的LAC更新减少。通过统计发现共LAC下位置区更新总量减少了30%左右,这也跟目前TD覆盖不连续,2/3G互操作次数较多有关。

1.3 存在的问题

2/3G共LAC区专项是TD-SCDMA网络的一项新兴课题,所以在实施的过程中也存在诸多隐患。

由于TD的新LAC区规划继续沿用了GSM网络LAC区的边界划分方法,而TD的用户分布与GSM又不尽相同,这就可能会导致TD网内LAC区更新数目的增加,影响TD系统的接入成功率。

由于核心网是以LAC或LAC+Cell的方式向UE下发寻呼,所以2/3G共LAC区意味着核心网必须同时处理两个系统的寻呼消息,在GSM用户数居高不下、TD用户数迅猛发展的情况下,核心网承受的资源开销将与日剧增,寻呼拥塞的隐患也会越来越明显。

2/3G共LAC区以后,由于大部分商用终端芯片都没有针对这项课题进行研发和改进,所以部分商用终端会出现异常现象,如PS掉线率增加等。

2 精确LAC区边界划分专项优化

2.1 精确LAC区边界划分的概念

在TD-SCDMA网络建设初期,大部分地市TD网络LAC区的划分是根据现有GSM网络LAC区边界而规划的,但是由于TD和GSM网络覆盖情况以及用户分布的不同,陈旧的GSM网络LAC区划分方法并不完全适合TD网络的发展现状,为TD网络留下诸多隐患,诸如频繁的TD网络LAC区更新、大量的寻呼资源开销之类。

为了解决由于2/3G共LAC区衍生出来的这类隐患,我们需要通过"精确LAC区划分"的优化方案进行新LAC区边界的精确规划。

那么,什么是精确LAC区划分呢?

精确LAC区划分,即通过OMC报表,对TD网络中的话务量负荷、时域等问题进行统计分析,并通过Mapinfo工具,结合边界移动量、割接难度等因素综合分析和考量,从而精确地进行TD网络LAC区边界的划分的方法。

精确LAC区边界优化对网络指标、三方拉网指标以及用户感知等层面都会带来不同程度的提升。同时,HSDPA的不断发展,对精确RAC区边界优化也提供了指导性思路。

2.2 LAC区边界划分的原则和方法

在进行话务量负荷的统计和分析的过程中,分别要以"日"和"小时"为维度进行统计观察。原则上,LAC区边界不应规划在话务量较多和切换发生频繁的区域,遵照此原则,需要先对话务量的分布和切换量的分布进行统计,系统地了解网络的实际情况。那么,如何统计话务量和切换量,又如何利用这两个参量来精确地体现网络的真实现状,从而达成精确LAC区划分的目的呢?

每个地市的物理环境和网络环境都不尽相同,用户的构成也相差迥异,在不同的环境下要通过不同的指标来衡量用户量和切换量的指标,越复杂的环境需要的指标越精确,反之亦然。所以精确LAC区优化要根据不同的地市进行不同的方案设计,避免由于环境与方案不契合带来的负面影响。

下面,以以实际开展过的精确LAC区边界划分专项优化为例,来详细阐述TD网络精确LAC区边界划分的方法。

作者:王晓颖 王晓茜 来源:泰尔网
