双臂圆锥对数螺旋天线的研究

四、计算结果

1.利用本文的程序计算平面阿基米德螺旋天线

平面阿基米德螺旋天线结构如图3所示，工作频率300MHz,臂长12m臂半径0.001m螺旋常数0.02.计算平面阿基米德螺旋天线并将结果和参考文献［3］进行对比可以得出结论：本文的计算程序适合计算曲线型线天线，计算结果与文献［3］的值吻合良好，具有足够的精度.

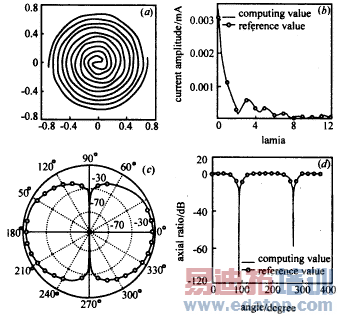

图3　(a)平面阿基米德螺旋天线结构；(b)天线电流分布；(c)天线方向图；(d)天线轴比

2.利用本文的程序计算双臂圆锥对数螺旋天线及实验相比

工作频率225～400MHz，臂半径0.0025m，圆锥截底直径0.42m，圆锥截底直径0.01m半锥角19度，螺旋升角60度.

本文计算程序的计算结果与实验值基本吻合，见表1.

3.利用本文的程序计算平面对数螺旋天线

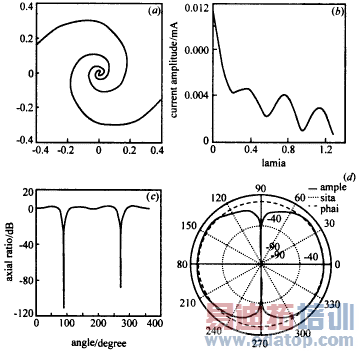

图4　(a)平面对数螺旋天线结构；(b)天线电流分布；(c)天线轴比；(d)天线方向图

五、结　　论

本文论述的曲线段三角基展开，伽略金法检验的矩量法适用于分析曲线型线天线.包括平面阿基米德螺旋天线，平面对数螺旋天线，圆锥对数螺旋天线等.计算结果与文献及实验对比，吻合良好.同时计算速度很快.证明了这种方法的正确性和高效性.它的优点主要有：

(1)适用范围广.适用于圆锥螺旋天线及它的退化形式——平面螺旋天线及圆柱螺旋天线.对于其他形式的双臂曲线型天线也同样适用.

(2)在保证精确拟合天线结构及描述线上电流的前提下，天线分段数目少，同时利用中心对称矩阵的性质，所需计算的阻抗矩阵数组元素数目大大减少.大幅度减少计算量.

(3)计算阻抗矩阵数组元素时采用收敛快、精度高的高斯积分，仅用两点积分计算一次，就能达到精度要求.速度成倍提高.

作者：高青　刘其中　尹应增 来源：21IC电子网
