基于FPGA的线性卷积的实时实现
录入：edatop.com 点击：

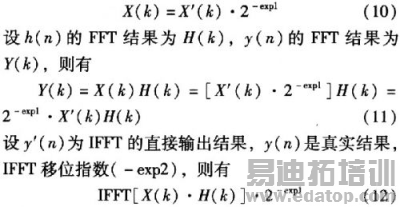

在处理FFT和IFFT核的指数问题时，正常做法是在FFT结束后直接做一次指数调整，在IFFT结束后再做一次指数调整。设经过FFT核后的直接输出结果为X’(k)、对应指数输出为(-expl)，x(n)的真实结果为X(k)，则有

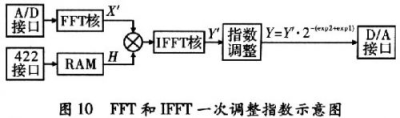

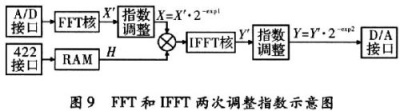

由式(12)可知，FFT和IFFT的两次指数调整实际可以在IFFT合为一次，可以减少控制的复杂程度。两次调整指数的示意图如图9所示。一次调整指数的示意图如图10所示。
6 结束语
本文基于Altera的FPGA EP2S60F1 020C8，搭建了结合A／D，D／A等功能的配套处理平台，完成了对高速离散卷积的硬件实现，使该系统在100 MHz时工作正常，满足了设计要求。同时，分析了影响处理速度的多个方面，提出了对应的改进方法，为系统的升级提供了依据。随着电子技术的发展，更高性能的FPGA处理芯片的出现和各种商业IP核的技术升级，本文提出的高速卷积的硬件实现方法在速度和灵活性等方面均逐渐展现出优越性。
来源：电子科技
