基于DSP的FIR数字滤波器的实现

由图2和图3两图对比可见， 经过滤波后， 其输入曲线变平滑了。并且， 根据计算所得：

{y (n)} = {0， -0.018， -0.1486， -0.4662， -0.893， -1.305， -1.7006， -2.1548， -2.6372， -3.0062， -3.1918， -3.3098， -3.5296， -3.8198，-4.009， -4.0482， -3.9514， -3.4596， -2.0672， 0.3162， 2.7908， 3.*8， 0.9464， -6.2018， -17.6736， -31.8884， -45.5584， -54.1796， -54.044， -44.916， -30.6*， -16.6756， -6.3676， 0.058，4.037， 6.5272， 7.5976， 7.318， 6.2854， 5.0906， 3.8896， 2.*2， 1.5078， 0.6238， 0.0788， -0.3198， -0.7348， -1.0768， -1.1474， -0.9538，-0.7342， -0.6852， -0.7*， -0.8172， -0.8136，-0.8834} 上面一共56个值。

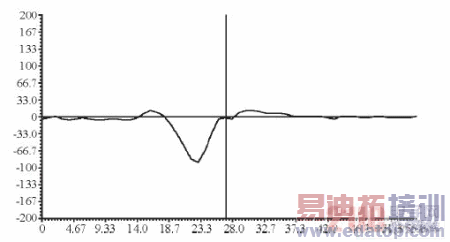

图2 x (n) 输入曲线

图3 y (n) 输出曲线

4 结束语

通过实验结果可见， 本设计用DSP设计的FIR数字滤波器的输出曲线对应值与计算所得值完全相符， 由此证明， 本设计的程序是正确的。
