网络无线侦察接收机软件系统的设计和实现

当PC端收到"粘包"时，首先经过预处理过程——解包，将粘在一起的包分成独立的数据包，并将每个数据包中的数据取出依次拷贝到pool中分配的缓冲区中。

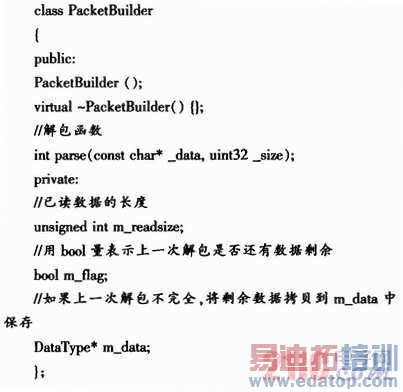

预处理过程构造类PaeketBuilder，该类的具体设计如下。

3 软件运行效果

网络无线侦察接收机软件系统可实时监测频率范围为频率范围20～3 000 MHz的信号，且对实时监测的信号进行分析和处理：主要包括电平、场强、频差、频偏、调制度、带宽等技术参数的测量。其中频率测量精度为1x10-7，频率分辨率为1 Hz。并且当系统处于扫描模式下，存储扫描速度≥700信道/秒，连续频率扫描速度>6 GHz/秒，可选步进可从125 Hz到100 kHz。该系统可智能地处理多个同时被调度的监测任务，实现多任务并发监测。该系统具有自学习能力，可在无人值守条件下完成智能化自动化监测任务。

系统的界面如图5所示，界面从上到下依次是标题栏、菜单栏、工具栏；界面的下方左边部分是信号处理参数配置面板，右边部分主要用来显示各种信号处理的结果，图5当前展示的就是功率谱估计结果显示窗，窗口显示的是信号的频谱图。目前，该系统可以正常接收硬件发送的信号，并从中提取出其技术参数如调制方式、调制度、频率、带宽等。

4 结束语

信号实时处理显示软件系统满足ITU建议的规范要求，兼容无线电监测网传输协议(RMTP)，通过网络接收硬件采集的无线电信号，从而达到实时监测、测量和存储无线电信号的目的。该软件系统具有固定频率监测和扫描频率两种工作模式，实现了对无线电信号的频谱分析。通过该软件系统的实施，为进一步实现兼容无线电监测网传输(RMTP)协议的网络化智能无线频谱监测侦收系统以及产业化做好准备。整个软件系统的分析设计过程均采用面向对象方法实现，借助于模块设计和面对对象编程思想使类与类之间的内聚性增强，耦合性减弱，提高了系统的可重用性和扩展性。

作者：夏娟 夏威 何子述 来源：《电子设计工程》
