嵌入式系统设计与应用 使用SBC和DSP

录入:edatop.com     点击:

1 引言

嵌入式系统是以应用为中心、以计算机技术为基础、软硬件可裁剪、适应应用系统对 功能、可靠性、成本、体积、功耗等有严格要求的专用计算机系统。其主要由嵌入式处理器、 相关支撑硬件、嵌入式操作系统及应用软件系统等组成。使用嵌入式系统技术,不仅可以实 现硬件和软件的集成优化,而且具有多任务和网络化功能。基于嵌入式系统的以上优点,针 对星图识别大数据量、实时响应速度和高可靠性等特征,以及方便以后的远程控制,本文提 出一种以SBC+DSP 为硬件平台的嵌入式系统,并说明其特征。

2 系统设计

2.1 系统构成和框图

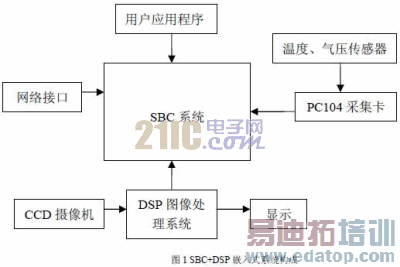

在星图的识别系统中需要进行大量的星图数据的处理工作,并且需要存储星表数据,利 用一般的嵌入式系统很难满足其数据量和实时性的要求,为此提出一种带数据处理模块的嵌 入式系统,这样不仅可以大大增强其数据处理能力,而且可以节省大量的系统资源,用于完 成其他的控制工作。SBC+DSP 嵌入式系统主要由单板电脑(SBC)和一些功能模块组成,用 户在系统提供的交互界面来完成对整个控制系统管理、控制工作。整个系统的构成如图1 所示:

2.2 系统硬件结构设计

为了达到系统的性能要求,高数据处理能力、实时响应能力、成本和可靠性,各子模块 的硬件选择分别如下。

SBC 系统采用研华的PCM-9375[3],具有最大500 M 的CPU 频率,支持多个串口通信 接口和USB2.0 通信接口;硬件平台支持WinCE6.0 或Windows XPE 嵌入式操作系统,能够 支持CF 卡启动;具有增强的IDE 总线接口和PC/104 外部扩展接口。是一款高性价比、低 功耗无风扇单板电脑,适合于大多数嵌入式系统的应用环境,并且具有高的系统可靠性。

DSP 子系统采用DM642,专用于数字媒体应用的高性能32 位定点DSP,其工作主频最 高可到720MHz,具有多路视频输入输出口,能够实现与视频信号的无缝连接。由于DSP 器件中采用的哈佛结构[4]、多总线结构和片内DMA 电路与局部总线,使其能够实现数据的 并行操作,具有强大的数据和信息处理能力。

PC104 采集模块采用中泰的PM516,具有模拟和数字两种接口,模拟输入部分:输入 通道数:单端32 路,双端16 路;输入信号范围:0~10V,-5V~+5V;输入精度:12Bit; 最大采样频率:75KHz。数字部分:电平方式为TTL,输入、输出通道数均为16 路。
