基于DDS的无线数据传输系统设计与实现

2.2 接收机的软件设计

接收机不需要区分接收到的是英文字符还是汉字，故软件设计相对发射机来说较容易。同样， 开始对信号处理器以及外设进行初始化， 使其工作在等待信息接收状态， 此时， 只有接收机射频部分电路工作， 其他部件处于休眠模式。当接收机检查到有信息到来时， 通过中断唤醒控制器， 控制器再唤醒其他外设进行数据接收和处理。接收到的信息经信号处理器判断， 如果为字符（ 包括英文字符和汉字） ， 则控制LCD 进入字符模式， 进行字符的显示； 如果为图片， 则控制LCD 进入图片模式， 进行图片显示。接收机的软件流程如图4 所示。

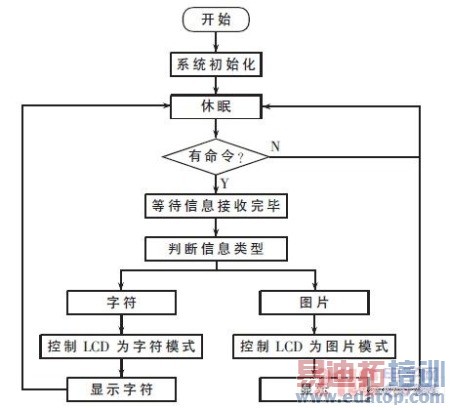

图4 接收机流程图

3 系统测试结果

（1） 载波中心频率：发射机在2FSK 模式时，1 和0 所对应的两个频率分别为fH=30.003 000 MHz 和fL=29.997 000 MHz，系统在空闲时发射频率为30.000 000 MHz ， 故选取频率为30.000 000 MHz 为中心频率。

（2） 频率稳定度： 在单片机复位的前提下， 用频率计每隔2 min 测一次AD9854 的输出频率，共测5 次，如表1所示。根据测试结果计算：

表1 AD9854 输出频率测量值

频率稳定度＝最大频率偏差/中心频率＝（30.000 068-29.999 981）÷30.000 024＝0.000 087÷30.000 024＝2.9×10-6（3） 发射功率： 在发射功率级末端接50 Ω 假负载，用100 MHz 数字示波器测得发射信号的输出电压峰峰值VP-P， 据公式P=V2P-P/8RL， 得到发射功率值， 实验测得VP-P=2.98 V，P=V2P-P/8RL=22.2 mW。

（4） 传输速率： 发射机、接收机在通信距离为10 m 的情况下， 分别以1.2 kb/s 、9.6 kb/s 、57.6 kb/s 、115.2 kb/s的波特率传送5 次20 个汉字， 汉字错误率均为零。

（5） 图形传送功能： 发射机、接收机。发射机调用机内自带的三幅图形（ 分别为公鸡、小兔及西工大校徽） 以点阵的形式传送， 接收机能够不失真接收， 说明本系统具有图形的点阵传送功能。

本系统可以简单高效地进行无线数据传输， 是实现无线通信的一种简单可行的设计方案。经过系统测试，系统技术指标令人满意， 工作可靠。另外， 由于本系统采用DDS 来实现信号调制， 故可以比较容易地改变调制信号频率， 为实现跳频通信提供了方便。
