基于MC13213的单芯片ZigBee平台的物理层协议研究与实现

收发机状态设置是通过调用设置收发状态函数实现的，其函数头如下：

//-----------------------------------------*

//功能： 设置收发机状态函数，把收发机设置成用户期望的状态

//参数： nDesiredStatus - 用户期望状态

//返回： SUCCESS - 成功设置成指定模式；

// 等于用户期望模式-收发机之前就处于用户期望状态；

// 其他 - 表示执行失败；

//说明： 无

//----------------------------------------*

INT8U PLMESetTRXState(INT8U nDesiredStatus)；

3.3 物理层数据包的收发

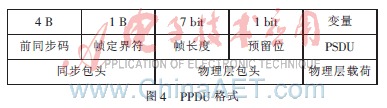

物理层数据称为物理层数据单元PPDU(PHY Protocol Data Unit)，包括同步包头、物理层包头和物理层载荷三部分[3]，如图4所示。其中同步包头可以使得接收设备锁定在比特流上，并与比特流保持同步；物理层包头包含了数据包的长度信息，在0~127之间；物理层服务数据单元PSDU(PHY Service Data Unit)也称物理层载荷，携带MAC层的帧信息，即MAC层协议数据单元MPDU(MAC Protocol Data Unit)。注意，CRC检验字节包含在PSDU中的最后两字节中。

物理层数据包的发送和接收比较简单，对于MC13213的Modem来说，用户所要做的只是调用SPI循环事务写入或读取物理层包头和载荷，然后拉高RXTXEN引脚使能Modem的发送和接收即可。PPDU的同步包头是由硬件自动添加的。

(1)物理层数据包的发送

Packet模式下发送数据包的过程是在物理层数据请求函数中实现的，在函数实现过程中，应根据要求，向上层通知数据发送结果的状态信息。其函数头如下：

//------------------------------------------------*

//功能： 数据请求函数，生成物理层协议数据单元(PPDU)并无线发送出去

//参数： nPSDULength-物理层PSDU(即MAC层的MPDU)中的字节数，

// 长度要<=aMaxPHYPacketSize(物理层最大数据包容量)

// pPSDU - 指向物理层PSDU数据的指针

//返回： SUCCESS - 发送成功；其他值 - 发送失败

//说明： 由MAC层调用

//-----------------------------------------*

INT8U PDDataRequest(INT8U nPSDULength， INT8U *pPSDU)；

(2)物理层数据包的接收

一般情况下，Modem的接收机是关闭的。当Modem接收机处于打开状态时有其他Modem在同一信道上发送数据，则Modem会接收到这些数据。

本协议栈实现Packet模式下接收数据包时，为物理层数据包实现了一个环形的接收缓冲区，以保证数据的及时可靠接收，其结构定义如下：

//PSDU最大数据包长度(不包括CRC)

#define PSDUMaxLen 125

//PSDU数据包定义

typedef struct PSDURxPacket_tag

{ INT8U m_nLen；

INT8U m_nData[PSDUMaxLen]；

INT8U m_nStatus；

INT8U m_nLQI；

} PSDURxPacket_t；

//PSDU数据接收缓冲区个数

#define PSDURxBufferNum 8

//PSDU数据接收缓冲区定义

typedef struct PSDURxBuffer_tag

{ INT8U m_nPSDUCount；

INT8U m_nHead；

INT8U m_nTrail；

PSDURxPacket_t m_sPSDU[PSDURxBufferNum]；

作者：吴瑾 潘启勇 王宜怀 来源：电子技术应用
