电子配线架选型中的5个问题和5个误区

现在越来越多的业主开始关注电子配线架了，有很多新大楼，新数据中心都在考虑上电子配线架。可是面对众多的电子配线架品牌，到底应该选择哪款电子配线架呢？笔者根据自己多年跟踪电子配线架的应用案例，提出电子配线架选型的时候要核对的5个问题和应该避免陷入的5个误区。注意到了这些方面，则所选择的电子配线架方案就会给业主日后的应用带来便利，否则所选择的电子配线架很可能会给业主带来无限的烦恼。

第1问，电子配线架是端口探测型的还是链路探测型的？

现在大部分的电子配线架都是链路型的了，但是还有个别的厂家依然采用端口探测型的工作原理。实际上这个道理很简单，端口探测型的电子配线架系统只能探测到配线架上每个RJ-45端口有没有跳线插进来，而这个端口是和另外哪个端口相连接却是不知道的。它所能做到的说的好听一些是靠逻辑判断，说的不好听的就是靠"猜"。比如有两个端口先后插入了跳线，则端口探测系统就"猜"这两个端口是用一根跳线连接起来了。具体是不是真的连接起来，系统是不知道的。你如果拿两根跳线按系统的指示顺序分别插到两个端口上，这时端口探测型的电子配线架就会"猜"错，它会认为这两个端口是连到一起了。

链路探测型的电子配线架系统却不然，链路探测的工作原理是利用第9针跳线的技术将跳线两端的两个RJ-45端口形成一个回路，链路探测就是探测这个回路是否是在连通状态。回路（或称链路）探测型的电子配线架系统可以实时地掌握所有的端口之间的链接关系，根本不用去"猜"。

第2问，电子配线架系统运行以前能跳线吗？

这个看来不着边际的问题实际上非常实用。比如在工程系统安装的时候，绝大部分的情况是，电子配线架系统的有源设备由于各种原因还没有安装调试完毕，甚至还没有接通电源。但与此同时配线架已经安装完毕并可以跳线了。由于施工进度的原因，业主要求网络必须开通，就是说一定要进行跳线连接了。

在这种情况下，如果是链路探测型的电子配线架系统就完全没有问题，安装人员可以直接用跳线把配线架的端口连接起来。连接完成后也不必一一记录端口之间的链接关系。因为一旦电子配线架的有源设备安装调试完毕，接通电源后，几秒钟的时间，电子配线架系统就会通过第9针回路的原理，扫描所有的端口连接关系，并形成一张准确的数据库。

端口探测型的电子配线架可就不一样了，如果在电子配线架有源设备还没有正常运行的境况下强行进行跳线操作，则每跳接一根跳线就必须马上做现场记录，如果操作人员操作有误或记录有误，那么这个错误就会隐藏在系统里，没人能察觉到。因为端口探测原理是完全有可能探测不到这个错误的。等到电子配线架调试完毕，这些现场记录要一条一条地用手工的方法录入到计算机里。同样，如果在录入中发生差错，这个差错也会隐藏下来，形成后患。

第3问，电子配线架在断电的时候能跳线吗？

这个问题与第2个问题相似，但也是一个非常现实和实用的问题。和其他电子系统一样，电子配线架也会有维护、升级、调试的时候。有时候也会要求电子配线架系统临时断电关闭。但在这个时候，网络的运行还是要保证的，也就是说网络设备的正常维护操作还是要正常进行的。所谓网络维护，很大一部分工作就是要进行跳线操作。

和第2个问题一样，链路探测型的电子配线架即使在断电的情况下也可以跳线，并不用顾虑操作记录。端口探测型的如果要在断电的情况下跳线，就少不了大量的手工记录和录入，并且没有纠错功能。

第4问，跳线操作是不是一定要按照工作单的指引进行？

这里要解释一下什么是工作单和工作单引导。现在几乎所有的电子配线架都有工作单指引功能。所谓工作单就是在跳线操作前先告知系统我要做什么，具体地说就是通知系统我要把那两个端口断开，或把那两个端口连接上。一个工作单可以包含有很多条这种断开，或连接的操作。系统接到通知后就会形成一个工作单，然后按照一定的顺序，通过一定的提示方式引导操作人员进行断开，或者连接的跳线操作。这里说的引导方式有两大类，LED发光二极管显示灯引导和LCD液晶显示屏引导。后面的问题会涉及这两种引导方式。

现在有个误区，好像有了电子配线架就一定要按部就班地下工作单，然后按上面说的两种引导方式进行跳线操作。其实在实际工作中在很多情况下，网管人员更愿意省掉下工作订单的麻烦，直接到配线架跟前去进行跳线操作，而只是让电子配线架来做操作记录的工作。

如果是链路探测型的电子配线架，上述操作完全没问题。网管人员只要按自己的意愿去跳接或插拔跳线就可以了。操作完成后可以拍拍屁股走人，让电子配线架来收拾后面的事情，感觉会非常爽。因为电子配线架会把刚才的操作自动记录下来，并自动更新到链路数据库里。

而端口探测型的电子配线架就惨了，网管人员跳线操作完成后一定要仔细记录刚才您做了什么，并且马上登陆到系统中录入这些记录。这中间如果记录或录入出了什么差错，这些差错就会永久地隐藏下来并传递下去，直至整个链路数据库变成一本天书。

第5个问题，跳线操作引导是那种方式?

上面已经提及到了两种引导方式，LED发光二极管显示灯引导和LCD液晶显示屏引导。这里分别做一下介绍和分析：

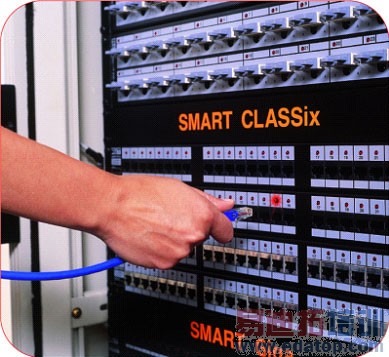

LED发光二极管显示灯引导, 这里说的LED指示灯是指所有端口都配有这种指示灯，详见图-1。

图-1

从上面的图可以看出，每个RJ-45的端口上面都有个小LED显示灯。操作人们要做的就是记住两个口令，"闪亮拔下"和"常亮插上"。其含义就是如果看到LED显示灯在闪，就是系统让你把连在上面的跳线拔下来。而如果看到有两个端口的指示灯都亮着，并且没有闪耀，这就是你让你用一根跳线把这两个端口连起来，如果连接正确这两个灯就熄灭了。

如果连接错了，则连接错的两个端口上的LED灯就会开始闪耀，根据"闪亮拔下"的含义那是让你把这根跳线拔下来重新连接。只要记住这两个口令，系统就会引导你一步一步地操作，至所有的连接都正确为止。可以看出这是一种"傻瓜"型的操作方式，比较适用非专业的人员操作。在国外就有网管人员用电话遥控偏远地区办公室的秘书小姐完成跳线操作的案例，在国内也有网管人员指导民工用这种方法半天完成几百条跳线的操作而无一差错的案例。

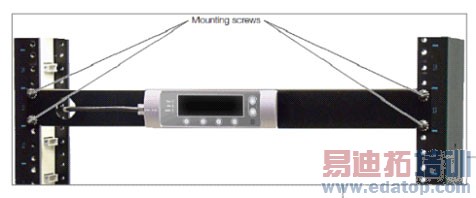

另外一种引导就是LCD显示屏引导，通常的做法是在机柜里人眼高度的地方安装一个显示屏，详见图-2：

图-2

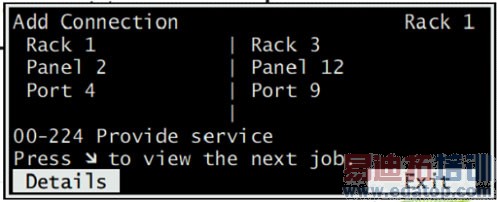

这个显示屏上显示的内容就是指示工作人员应该做的跳线操作，图-3就是一个典型的LCD显示屏的显示内容。

图-3

在这个案例上显示的内容是让操作人员把1号机柜的2号配线架上的4号端口连接到1号机柜的12号配线架上的9号端口上。可以看出来，起码操作人员是要按照这个显示屏的指示去找这些编号，不算太麻烦，但还算不上"傻瓜"型操作。

究竟用哪种引导方式用户可以根据自己的喜好来确定，应该说引导方式并不是非常关键的选型因素，但是用户应该知道自己要的是那种引导方式。

第1个误区，9针跳线不是国际标准。

上面已经多次提到9针跳线技术。接触过布线或网络的人都知道网线是有4个线对，对应的RJ-45插头和端口也是8针的。所以才有9针跳线不符合国际标准一说。但是很少有人知道，实际上RJ-45标准是留有10个针位的，即使9针跳线技术占用了第9针，RJ-45的槽位还留有一个空位。这也就是为什么，9针跳线的插头完全可以插进任何一个RJ-45端口的原因。因为这个9针跳线是符合国际标准的。

第2个误区，双配线架不符合中国国情。

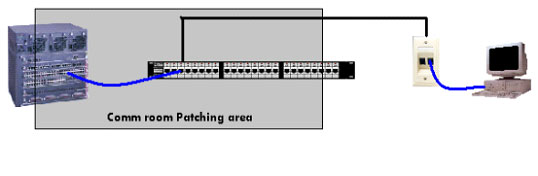

首先来看看什么是单配线架，什么是双配线架。单配线架就是把来自工作区线缆端接到水平配线架上，而跳线就直接从水平配线架上跳接到交换机的端口上，详见图-4。

图-4

双配线架除了上述的水平配线架以外，交换机的每个端口也要端接到另一个交换机配线架上，详见图-5。

图-5

从上面的链路结构来看，双配线架比单配线架要多一个配线架，因而成本肯定要高。在国外，网络设计人员出于安全与稳定的考虑，比较倾向于跳线的两端都跳接在无源设备上，所以喜欢用双配线架形式。而在中国为了节省投资，单配线架的形式却很流行。

基于链路探测技术的电子配线架系统是要求布线系统采用双配线架形式。原因很简单，跳线接触的两端都要参加智能化的管理，如果采用单配线架则管理的只有水平端口这一侧，另一侧的交换机无法参与管理。双配线架是把交换机的所有端口都映射到交换机配线架上，详见图-6。这样电子配线架系统就可以把跳线两端的配线架信息都采集下来，参与智能管理。

图-6

从上面的结构图可以看出来，如果要采用链路探测原理的电子配线架，双配线架结构几乎是不可避免的。其造价也肯定要高于单配线架的方案。但是，电子配线架本身就是针对高端用户的，如数据中心，大型企事业单位的楼宇等等。这些用户大多希望通过电子配线架提高日后的管理水平、降低管理成本、减少宕机时间、提高整个网络系统的稳定性和安全性，从而收回当初的电子配线架的投资成本。而有很多这样的用户处于对布线系统稳定性和可靠性的考虑，即使不上电子配线架也会采用双配线架的方式。例如，有些数据中心的设计标准就已经规定必须采用双配线架的方式。

总之，采用电子配线架就是为了实现日后网络管理的智能化，为了降低成本而放弃智能化的原则，实际上是背离了电子配线架使用的基本原则，其结果显然是得不偿失。

第3个误区，9针跳线的第9针很容易折断

采用9针跳线原理的公司有多种设计方案。其大多数方案都是采用和8芯跳线一样的线规、插头、插槽，只不过是在RJ-45的插头上的预留位置多加了一针，一般人不仔细观察是很难辨别的，见图-7。

图-7

即使是采用RJ-45插头外侧接触簧片的方案，其结构设计也充分考虑了可靠性和安全性的要求，如不是有意用特殊工具破坏，其可靠性是不容质疑的。可以说，第9针断线的几率和其他8芯断线的几率是一样的。在10多年的实践中，无论是哪个公司的9针方案电子配线架都还没有听说过断线的问题。

第4个误区，电子配线架只适用于网管水平高的单位

错！只有非智能化的电子配线架才会依赖高水平的管理部门和人员。因为非智能化的电子配线架要求操作人员必须严格按照其规定操作程序跳接跳线，如果搞错，系统就有可能出现误判。另外非智能化电子配线架的链路连接关系无论是否是按工作订单进行操作，都是靠手工录入的。这当然对操作人员有严格的要求。用这样的电子配线架系统，只会增加管理成本。

而智能化的电子配线架的管理是全智能化的，它有纠错能力，即使操作人员有误，系统也会强行引导操作人员更正其错误。链路关系更是不用操作人员介入，智能化的电子配线架会自动识别链路连接关系并自动更新链路数据库。智能化的电子配线架可以大大减少对操作人员的依赖，减轻劳动强度，节省维护费用并大大提高系统的可靠性和安全性。

第5个误区，9针技术的电子配线架如果用了普通跳线会造成混乱

首先这种可能性很小，在实际的工程项目中，如果采用9针跳线方案，其网络间里只有9针跳线存在，不会有普通跳线混进来。另外9针跳线一般都会采用比较特殊的颜色与其他加以区别。所以即使其他普通跳线混进来，会很容易被识别出来。再有，退一万步讲，真的发生了普通跳线接入9针跳线配线架上时，电子配线架会判断该链路处于断开状态（因为没有第9针形成回路），此时如果是按工作订单施工或跳接操作时，LED显示灯或LCD显示屏就会提示操作人员，跳接工作还没有完成，逼着操作人员重新操作，否则系统是不会让操作人员继续工作的。

如果不是按工作订单引导操作，而是操作人员强行将普通跳线插到9针电子配线架上，此时系统会判断该链路处于断开状态，但与此同时由于普通跳线的8芯线是处于连通状态的。只要网络连通，IP地址就会显示在树形结构图上，此时网管人员会立即发现这个矛盾现象，网络传输正常但电子配线架却显示断开状态。出现这种的原因只有一个，就是9针跳线没有起作用。这个时候，网管人员只要下达一个断开链路的工作订单（不是真的要断开，只是为了标示一下端口位置，稍后这个工作订单还可以取消），这两个端口的LED指示灯就会开始闪亮。到这个机柜面前查看一下这一对闪亮端口之间的跳线，原因就一清二楚了。用LCD方式引导的电子配线架的过程也基本一样。

采用电子配线架的布线方案一般都要增加很多投资，如何让这些投资真正地发挥作用是决策者的责任。布线品牌知名度高的厂商不一定在电子配线架的方案上也处于优势。电子配线架所涉及的主要是电子和网络方面的技术，而传统布线行业所涉及的是材料工业。只有认真考察各个电子配线架的实际使用案例和客户反馈就不难判定孰好孰坏。本文所提供的判定方法仅供决策者参考。
