IP RAN----综合业务承载优选组网方案

一、综合业务发展趋势及其承载新需求

1、无线迈进了宽带时代，每bit流量收益大幅下降，专享网络模式已不适应

2009年12月全球无线网络中数据流量超过了话音流量，2010年随着智能无线终端的规模应用，无线数据和话音流量的差距加速扩大。预计2015年全球无线业务流量将达到2EB/月，其中话音流量仅大约占0.15EB/月，只有7.5%。

当无线宽带蓬勃发展时，运营商收入增长却比较缓慢。无线数据流量的指数型增长并没有给运营商多少收益，每bit的价值大幅降低。来自Informa 2010三季度数据显示，中移动无线数据收入（不含短信）大约24亿美元，可以看出，这部分的收益占比是比较小的。

传统的面向窄带话音的无线承载模式是封闭和专享的，无线宽带时代的到来使这种模式不得不改变。在无线话音时代流量是可控并且每bit收益是明确的，那么建设一个专享的承载网络是合理的，而在无线宽带数据时代，流量是巨大和变化的，并且每bit收益是不确定的，那么就需要一个开放的、共享的承载网络。因此，无线的宽带化促使承载从专享模式走向共享模式。

2、固定业务和移动业务本质逐步趋同，多张承载网络并存，已不适合运营商的发展需求。

进入综合业务运营时代后，运营商在WCDMA 、LTE、DPLC/IPLC、MPLS-VPN、NGN以及IPTV等业务上展开全面竞争。为更好支撑固定宽带、各类专线和移动数据业务发展，节省建网成本和运维复杂度以及最大程度的提高基础资源利用率，运营商对具备支撑综合承载发展和开放式的网络架构需求愈发强烈。

在规划综合网络承载目标时，重点要从各种业务和业务网的业务流向、接口类型、QOS、等方面分析，在充分结合本地基础资源的基础上构架具备高扩展性、高可靠性、高安全性、高经济性以及具备组播业务支持及端到端管理能力的综合承载网。

3、基站不断扩容带来的运维难题

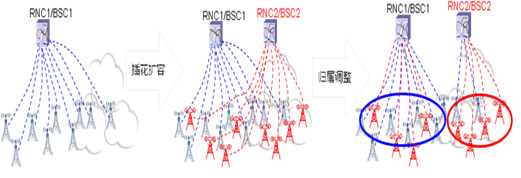

为了提高覆盖和接入能力，无线扩容和站点增加频繁，需将小区分裂和扩展，基站间插入新基站并增加新的基站控制器，称为插花式扩容，之后还将对同一区域的基站到基站控制器的归属关系进行调整。在传统的点到点静态连接的TDM/ATM模式下，需要针对每个基站的每条链接进行调整，导致业务中断，且运维的工作量很大。

以N*E1 TDM/ATM为主的承载接口将逐步让位于以100M/1000M为主的以太接口，根据Infonetics数据，2010年移动回传IP/Eth相关的投资占89%。IP化为基站与基站控制器、管理系统、信令/业务网关之间的链接提供了基于MAC/IP的灵活寻址的能力，不再仅仅依赖手工调配每个链接关系。

4、LTE网络促使承载扁平

GSM/UMTS的基站连接需求是确定的和单一的（基站到基站控制器）。LTE网络扁平化了，取消了基站控制器，之前基站控制器承担基站之间切换时产生的信令和流量通讯需要基站间建立连接（X2）来解决，每个基站和每个相邻的基站间需建立一个X2。为数万个基站建立X2显然是不现实的（N2问题），需要通过一个交换路由网络。

LTE的多向连接需求还体现在业务和信令网关的POOL部署。业务和信令网关可以是多个且不同址，显然一个为GSM/UMTS设计的仅提供点到点静态连接的承载网络是满足不了LTE要求的，承载网需要支撑LTE横向（基站间）和纵向（基站到网关）的多点逻辑连接。

总之，无线逐步IP化和宽带化，其承载网络除了满足传统GSM/UMTS TDM/ATM业务的点到点静态管道部署需求外，需要支持共享的、动态的部署需求。

二、综合业务承载的IP化转型

1、IP RAN是动静融合综合业务承载网络解决方案

IP RAN以IP/MPLS标准体系为基础，同时为适应多种业务部署场景的要求，借鉴和吸收其他技术规范，包括OAM、网管等内容，形成了同时满足动静部署要求的承载网解决方案。IP RAN支持丰富的路由协议、动态转发、L3 VPN、组播等动态网络部署，这些能力满足了无线演进的需求，奠定了多业务承载的基础；同时IP RAN支持静态配置、基于NMS管理、完善DCN方案、支持点到点的管道部署，保持了对静态承载的兼容。

传统的IP动态网络运维是个难题，而IP RAN在运维能力方面相对于传统的IP/MPLS网络有很大的提升。IP RAN的运维解决方案通过屏蔽技术差异实现类SDH运维，通过模板化简化运维场景，通过可视化业务发放、性能监控等极大地提高了IP/MPLS网络的运维效率。

同时IP RAN具备高精度、高可靠的时钟传送机制，包括同步以太时钟、IEEE 1588V2时钟以及1588ACR时钟传送机制等，能够满足无线基站之间的时钟频率同步需求以及LTE时代对相位同步的高精度同步要求；

2、IP RAN的动态能力解决了IP基站扩容带来的运维难题和满足LTE扁平化需求

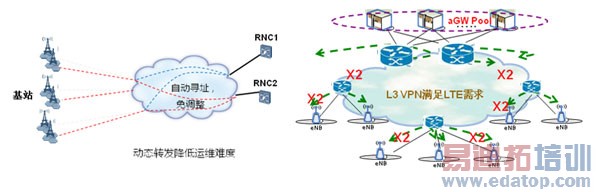

前面已经分析，当基站数量大并且调整频繁时，静态配置链路是运维的最大痛点。当基站IP化后，我们找到了这个问题的解决之道。借助于分组的寻址能力，只要将基站IP业务接入到一个动态转发的网络，那么根据源宿地址的对应关系，基站就能找到对应的控制器，做到了即插即用。动态网络的这种自动调度能力大大降低网络开通和维护的难度。

LTE网络扁平后的多向逻辑连接需求采用点到点的管道无法部署和管理。IP RAN支持的IP VPN是理想的解决方案，其天然Full mesh流量模型,、即插即用的扩展能力可以满足当新增基站或无线网络流量优化时，引起基站之间相连关系的变化，调整X2连通性，同时基于IP VPN施加ACL安全策略支持基站之间的安全性链接控制和隔离。IP RAN已经具备LTE承载能力。

3、IP RAN支持面向未来演进

以发展的眼光看，全业务运营商未来的承载网一定是面向多业务的。构建一个多业务的承载网络对运营商意味着灵活快速部署业务、从容应对竞争，并且由于统一的技术方案和业务部署方式，提升整体运维效率和降低TCO，从而在市场上占据有利地位。

未来无线的承载需求是变化的，同时考虑将基站和运营商其他高价值业务如企业L2/L3 VPN、NGN等统一承载，那么现在就需要选择一个具备灵活扩展能力的承载平台，以适应未来不断涌现的新的业务部署要求。
