基于FPGA的Picoblaze核实现Modbus通信协议

录入:edatop.com     点击:

(2) 06预置单个寄存器

该寄存器在查询信息时,寄存器寻址起始地址为0,寄存器1所对应的地址为0。请求的预置值位于查询数据区。寄存器内容被预置后,返回正常响应。表4所列是06预置单个寄存器的功能举例。

3 程序设计

首先,程序设计时要明确所实现的Modbus协议的功能,并且要确定传输模式和错误校验方法。本文主要是实现Modbus协议中的03读保持寄存器和06预置单个寄存器的功能,并选用RTU模式进行通讯,使用的是CRC错误校验方法。

其次,要熟悉Picoblaze核的结构、编程方法及指令集,同时确定要使用的寄存器编号和I\O接口,文本的编辑器中使用汇编指令编写程序,并以.psm格式保存。

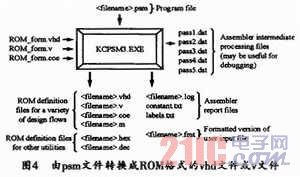

然后,要使用Kcpsm3进行编译综合并将已经编写好的程序(.psm)转换成.vhd格式。具体操作时,首先要将程序(.psm文件)保存到Kcpsm3文件夹下面的Assembler文件夹下,然后设置一个.txt文件,以用来保存编译后的结果(如result.txt)。这样,打开result.txt文件就可以在最下面发现程序是否出错,如果出错,系统应提示相关错误;如果程序无误,则会显示success。这样,就可以在Dos环境下使用Kcpsm3编译器。图3所示是本系统的软件程序流程图。图4给出了其相关命令图。

接下来,便可使用ISE下载综合,以将刚生成的.VHD文件添加到工程中。然后再生成工程文件,这样,等运行结束后,就可以下载程序了。

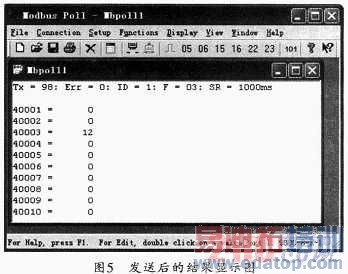

最后,可以通过一个安装好的Modbus上位机程序Modbus Poll来检测数据传输的正确性,再选择要实现的功能、地址和寄存器,并写入数据,之后便可选择发送,其发送后的结果如图5所示。一切就绪后,便可将数据写到相应的地址。

4 结束语

本文研究了工业上常用的Modbus通讯协议的基本通信方式,并基于Xilinx Spartan-3E FPGA的Picoblaze软核实现了RTU模式的Modbus通信协议。实验证明,该方式的收、发双方通信良好,可以达到预计效果。从而证明,该设计方法具有一定的实用性。

作者:同济大学 张晶磊 来源:电子元器件应用
