基于FPGA的ARINC429通信协议设计实现

4 基于FPGA的ARINC429接收模块的实现

该模块实现了将数传设备发过来的ARINC429信息先通过光耦电路分解成两路差分信号，即将ARINC429电平转换成两路差分FTL电平信号a，b，然后在FPGA上缓存接收，等接收完毕后，再经由串口RS 232发给PC机进行数据处理以进行设备检测。

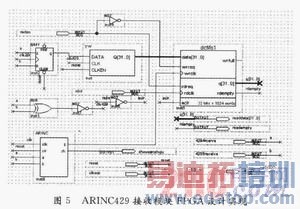

ARINC429接收模块在QuartusⅡ8．O开发环境中设计实现，如图5所示。

各个模块的具体设计如下：

(1)RS触发器SRFF可直接在SoPC Builder中调用，32位移位寄存器由32个D触发器级联产生。

(2)接收FIFO缓存器dcfifo1的定制过程与发送缓存器的定制过程相同，并且根据FPGA资源利用情况也设置dcfifo1为2 KB。

(3)ARINC模块为字间隔、帧结束检测模块。该模块在QuartusⅡ8．0开发环境中利用VHDL语言进行设计，程序核心代码如下：

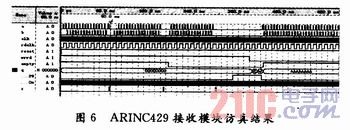

在QuartusⅡ8．O中编译并仿真发送模块，仿真结果如图6所示。

5 结语

该设计充分利用了FPGA硬件可编程性，实现了ARINC429通信协议软件算法硬件化，大大提升了ARINC429数据发送与接收的实时性和可靠性，从而实现了该数传设备自动检测系统检测速度快、集成度高、可靠性强的特点。

作者：黄河水利职业技术学院 魏增辉 张校慧 来源：电子设计工程
