百林通信23G互操作优化解决方案

录入:edatop.com     点击:

[摘要]:目前TD-SCDMA网络已发展到一个相对成熟的阶段,将面临着长期与GSM网络共存的局面。如何保证这两张网络之间的协调发展,达到二者融合互补、双赢共利的目的具有十分重要的意义,而23G互操作优化在实现这一目的中具有举足轻重的作用。本文从23G互操作优化的背景出发,分析了当前23G互操作优化的不足之处,并提出了百林通信的23G互操作优化解决方案,着重阐述了百林解决方案的特点、内容和工具软件,最后展示了百林通信23G互操作优化解决方案的实施案例。

1 23G互操作优化背景

1.1 动态网络23G互操作参数配置

移动通信网络是一个持续发展的动态变化的网络,随着不同时期都有新站入网、扩容、搬迁等活动,对于TD-SCDMA网络来说更是如此,局部区域的扩容时常发生。因此如何配置23G互操作参数,保证扩容搬迁期间网络性能平稳提升,改善用户的业务感知是23G互操作优化中首要考虑的问题。

同时因为日常优化中对参数的调整,需要随时保持TD-SCDMA网络侧和GSM网络侧相关互操作参数的联动修改及一致性,而这个核查工作目前是人工完成的,难以保证准确性和及时性。

1.2 数据业务回流GSM网络的问题

随着移动通信的资费不断下调,多媒体终端的普及程度越来越高,数据业务迅猛发展起来。TD-SCDMA网络因为对于数据业务的无线传输速率比GSM网络高很多,本来应该承载主要的数据业务,但是目前承载数据业务需求的比重却比GSM网络小很多,大部分数据业务回流到GSM网络,给现网的性能带来巨大的冲击,主要体现在以下几个方面:

其一、数据业务从TD-SCDMA网络回流到GSM网络,数据用户的传输速率急剧下降,用户使用感知变差。同时TD-SCDMA网络的利用率下降,造成TD-SCDMA网络资源的浪费。

其二、数据业务从TD-SCDMA网络回流到GSM网络,极大消耗了GSM网络的无线资源,导致GSM语音业务和数据业务资源不足,影响了GSM用户的使用;

其三、数据业务从TD-SCDMA网络回流到GSM网络,加剧了GSM网络的系统干扰,使语音质量下降,用户的使用感知变差。

究其数据回流的原因,除了目前TD-SCDMA网络覆盖不完善、用户选择终端锁定GSM网络等,更重要的是下面所说的第三个原因,即23G互操作参数优化的问题。

1.3 23G互操作参数优化设置的问题

长期以来,由于路测指标和网络KPI指标的考核压力,部分网优工程师将23G互操作参数设置为比较容易的重选或切换到GSM网络,这种"急不可待"将用户推向GSM网络的23G互操作参数设置虽然换取了较好的KPI指标,但实际上损害了用户的业务感知,因为23G互操作越容易发生,发生的越频繁,就越容易引起上述的数据回流问题。另外,在23G互操作参数优化方面,部分工程师仅仅考虑了TD-SCDMA小区和GSM小区的场强关系,对于GSM侧小区的干扰、性能、负荷等因素考虑的较少。总结下来,23G互操作参数优化目前存在如下不足:

主要以网络KPI指标为目的,较少从用户感知角度出发

参数优化仅考虑场强关系,没有考虑23G小区的干扰关系

邻区配置仅考虑场强交叠,没有考虑23G小区的性能负荷

1.4 23G互操作优化经验需要固化

通过运营商、设备厂家、第三方优化公司的通力合作,对于23G互操作优化积累了大量优化经验和成功案例,但这些只局限于部分人掌握,缺乏有效和快速的沟通方式 ,因此需要将23G互操作优化经验以软件方式固化,使普通优化人员依据优化软件即可以进行23G互操作的优化。

TD-LTE网络的部署已日渐临近,届时对于GSM/TD-SCDMA/TD-LTE三张网络的互操作优化提出了更高的要求,也需要为网络优化工程师提供一个便捷实用的工具,来节省人力成本,提高优化效率。

2 百林通信23G互操作优化解决方案

2.1 23G互操作优化解决方案概述

针对目前23G互操作优化中的诸多问题,上海百林提出了包括共覆盖协同优化、邻区量化优化、参数关联优化、G/T分流优化等内容的23G互操作优化解决方案,并在此基础上开发了一款23G互操作优化软件工具,实现了23G互操作优化经验的固化,使得普通优化人员凭籍软件工具,即可以实施目前最为关注的23G互操作优化。

2.2 23G互操作优化解决方案特点

上海百林通信23G互操作优化解决方案具有如下特点:

1、扩容、搬迁小区的23G互操作参数配置: 综合考虑2G小区覆盖、干扰、负荷、性能等因素,避免片面考虑场强带来的局限性。

2、解决TD网络数据业务倒流2G网络的问题:解决数据业务倒流问题,减轻2G网络负荷压力,提升2G网络性能。

3、提高TD网络的码资源利用率 :降低23G切换比,提高TD网络资源利用率,巩固TD网络建设成果,提高TD网络投入产出比。

4、提高TD网络,2G网络用户的业务感知 :优化以感知导向为主,指标导向为辅 。

5、全程基于工具平台的优化:通过软件工具的23G互操作优化,效率高,效果好,风险下。

2.3 23G互操作优化解决方案内容

百林通信23G互操作优化解决方案的实施内容如下:

1、23G互操作性能评估:23G互操作详尽而切实的评估,使优化有的放矢

2、23G网络共覆盖优化:通过23G覆盖协同优化,解决越区、弱覆盖等

3、23G邻区关系优化:综合考虑场强、干扰和性能因素互配23G邻区

4、23G切换参数优化:综合考虑场强、干扰和性能因素优化切换参数

5、23G重选参数优化:综合考虑场强、干扰和性能因素优化重选参数

6、G/T分流优化:根据SGSN话单数据的分析,进行G/T分流优化

3 23G互操作解决方案的关键技术

3.1 23G网络共覆盖优化

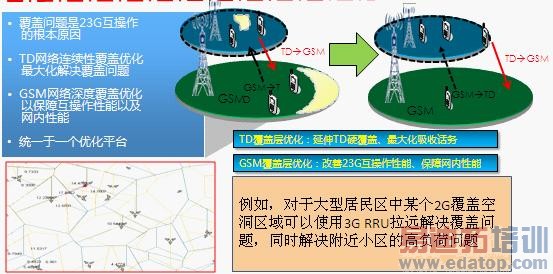

覆盖问题是目前引起23G互操作的根本原因,因此对TD网络连续性覆盖优化,最大化解决覆盖问题 ,对GSM网络深度覆盖优化以保障互操作性能以及网内性能。本方案中有机结合TD-SCDMA网络和GSM网络的覆盖优化,即协同组合的覆盖优化改变传统优化中"各顾各"的弊端。

利用TD覆盖层的优化延伸TD网络硬覆盖,最大化吸收网络话务,GSM覆盖层的优化改善23G互操作优化性能,包装网内性能,并将两者的优化统一于一个优化平台。

3.2 G/T分流数据透视

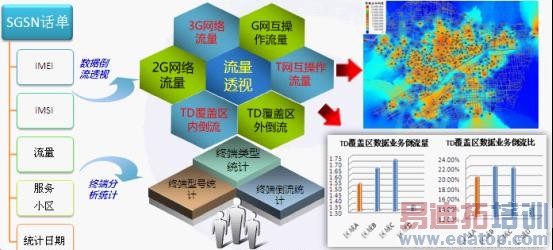

通过提取SGSN话单数据,统计分析G3用户分布情况,数据业务倒流情况,并构建数据业务倒流模型,为G/T分流优化提出判断依据。

3.3 23G互操作优化平台

23G互操作优化平台统功能如下图所示。系统在稳定系统间切换成功率的基础上,以提升TD网络码资源利用率,降低23G业务切换比,改善TD网络业务倒流为目标,通过综合考虑GSM小区间的覆盖、负荷、干扰、语音质量和掉话率等指标,调整优化互操作参数。

系统通过导入地图、工参、网络配置以及OMC统计数据进行性能评估、邻区优化、参数优化等。系统根据当前的网络性能自动分析TOPN小区,并进行GIS显示,最终输出优化方案。

软件包含了丰富的应用功能,例如23G互操作参数的一致性核查、TD TOPN小区的分析、GSM TOPN小区的分析、邻区优化、重选参数优化、切换参数优化等。

4 23G互操作优化解决方案的应用

随着运营商2G网络和3G网络的成熟,23G互操作优化日益提升为网络优化工作的重点。23G互操作性能在某种程度上影响了两网的网络性能,因此23G互操作专题优化开展的越来越普遍。

同时随着网络扩容以及基站的搬迁,网络环境发生了变化,需要针对某一区域重新优化,以保证新设备和新用户的入网不会对网络性能带来冲击,因此需要在短时间内平息网络性能的波动。23G互操作化工具依靠在优化效率方面的突出表现,可以很好的帮助优化人员度过这一难关。

典型案例

网络背景

应用百林23G互操作优化解决方案,分别在A市和B市进行了实施,网络环境如下所示:

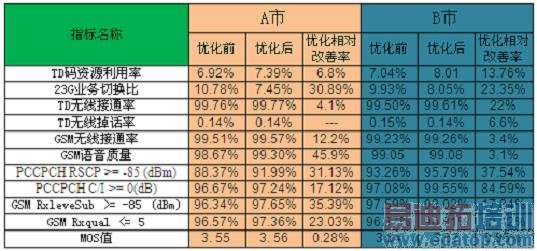

实施结果

6结论

针对目前23G互操作优化越来越普遍的情况下,百林通信提供了一个高效的解决方案。在网络优化工作中,该方案为网络优化工程师提供了一个便捷实用的工具,极大节省了人力成本,提高了优化效率,同时稳妥的提升了网络性能。

随着LTE网络的即将部署和商用化,对2G/3G/4G的互操作优化提出了更高要求,如何保证三张网络的协调发展,保护运营商的投资利益,为广大用户提供高质量的业务感知,是百林通信为运营商孜孜追求的目标。

作者:上海百林通信网络科技有限公司 来源:C114中国通信网
