关键备份策略让无线业务永续

三、 各个备份方式的特点

1. 1+1备份

1+1备份强调业务的不间断性，即发现故障并完成切换的速度。具有以下特点，

AP和STA同时同主备两台AC建立链路，发生主备切换时AP和STA不需要重新连接；

可以在毫秒级发现故障并完成切换，保障用户业务不间断；

相对其他备份方式，1+1备份冗余度高（1：1）且系统资源占用较多。

1+1 AC备份应用中，AP和STA将同两台AC分别建立连接，即主备链路。当主AC发生故障，备用AC可以在毫秒级发现对方故障，并立刻将备用链路升级为主链路，接替主AC提供服务，保证无线用户业务的不间断性。

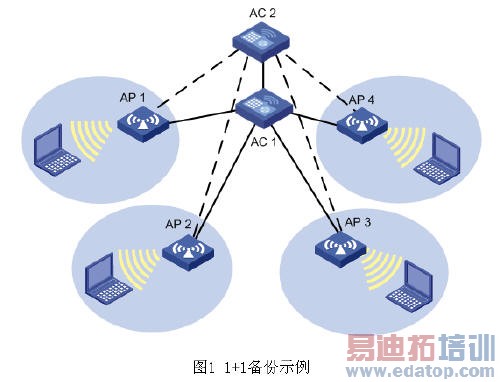

1+1备份的实际组网中，一般情况下推荐将一台AC作为所有AP的主用AC（Primary AC），另一台AC作为专门的备用AC，易于维护。如果有需要，两台AC也可配置成负载均担的方式并互为备份。主备用方式下，当Primary AC故障解除恢复连接时，AP和STA将自动将的主链路切换回主用AC，AP与备用AC的链路降为备用链路。如图1所示，AC1与AC2为1+1备份。

负载分担方式下，有两种配置方式：其一是将两个AC分别指定为不同AP的主用AC，从而全网AP分散到两台AC上。这种方式的特点是AP和AC的关系比较固定，易于监管。其二不设置主用AC，两台AC对所有AP配置静态优先级都相同，AP根据AC的负载情况自动分担。这种方式会导致AP和AC之间的关系不固定，给监管带来困难。

1+1备份依赖的基础机制如下：

WLAN双链路机制

快速链路检测机制

Primary AC机制，或AP接入负载分担机制

Portal热备机制（可选）

如果用户在在1+1备份的两台AC上开启了Portal热备功能，则两台AC均需要和Portal服务器和AAA服务器通信。用户认证通过后，两台AC之间会定时同步用户的认证、授权、计费等信息；

Portal热备特性支持内置Portal服务器进行认证，AAA服务器可以是外置Radius服务器，也可以是本地用户数据库。

2. N+1备份

N+1备份强调整网的可维护性和更低的冗余比例，具有以下特点，

1台备用AC为最多4台主AC提供备份，在保障所有AP得到备份的同时，成本投入更低；

备用AC只在主AC发生故障时提供服务，且主AC备用故障恢复后，所有AP和用户能够自动切换到备用AC，大大降低维护难度；

相对1+1备份，N+1备份不支持毫秒级故障检测和切换。

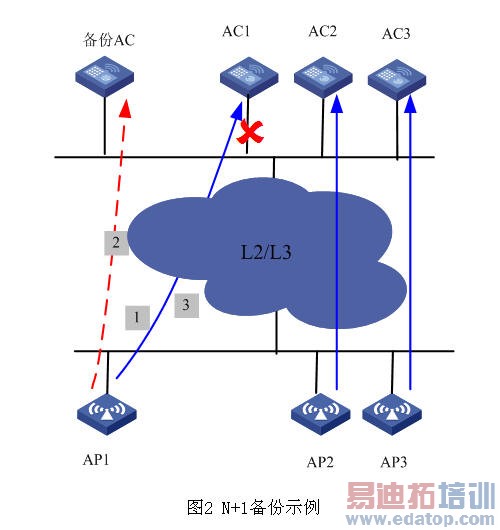

例如图2中，正常情况下，AP1、AP2、AP3分别以AC1、AC2、AC3为各自的Primary AC，而这三个AC都配置了"备份AC"作为备份。当AC1发生故障后，AP1将切换到"备份AC"上。当AC1再次恢复后，AP1将重新切换到AC1上。

N+1备份依赖的基础机制如下：

Primary AC机制

WLAN双链路机制

3. N+N备份

N+N备份机制是最基本的备份方式，N台AC中的任何一台AC可以同时为其他AC备份。N+N仅依赖最基本的AP首选控制器机制，由AP可以根据静态优先级或AC的负载等信息，自主选择最优的AC接入，当链接出现故障的时候，AP会在网络中重新选择一个新的最优AC重新进行接入。

因此N+N备份具有使用灵活，稳定性高，易于维护的特点。但不具备1+1备份毫秒级切换特性，及N+1备份主AC故障恢复后AP自动回切的特性。

总的来说，这种三种备份方式都有各自的特点，可以适合不同的应用场景，参考表1：

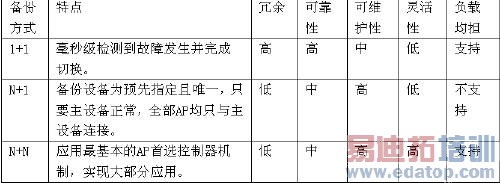

表1.各种备份方式的比较

从某种角度上，1+1可以视作应用了快速链路检测的N+N备份，N+1可以视作应用了Primary AC回切机制的N+N备份。

四、 结束语

这三种备份方式为无线组网提供了不同级别的可靠性保障方式，其中1+1热备方式是提供了毫秒级的备份，支持非认证非加密用户或Portal认证用户无感知切换。随着无线网络的进一步发展，其重要性会进一步加强，未来1+1热备还可能支持认证加密用户的热备。

作者：徐国祥 来源：通信世界网
