SIMULINK下基带传输系统的设计

模块参数设置：switch2的判决门限设为0，pulse generatorl的占空比为50%，相位延迟为0。

输入信号经switch2被抽样判决，当信号大于0时输出为1，当信号小于0时输出为-1，pulse Generatorl(脉冲生成器)的输出信号(101010 …)作为第2路信号与第1路switch2输出信号相乘，结果是：第1路为(+1-1)时与第2路(10)相乘得到(+10)，第1路为(-1+1)时与第2路(10)相乘得到(-10)，完成对曼彻斯特码的解码。

解码后的信号是占空比为50%的双极性归零码，经integer Delay(整数延迟)将占空比转换为100%，成为归零码，再经过switch3(开关电路)将双极性码转换成单极性码，得到与信源相同的码型。

3．4 基带传输系统设计总图及各点输出波形

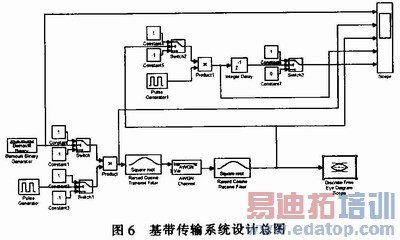

基带传输系统的统计总图以及传输过程中的各点波形分别如图6、图7所示。

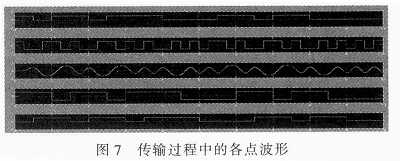

从图7的波形来看，传输是有效的。第1行波形是待传输的基带信号，第2行波形是经过曼彻斯特编码模块后产生的曼彻斯特码，第3行波形是经过接受滤波器后的波形，是一个连续信号，第4行波形是对第3行波形经过抽样判决后得到的双极性的二进制码，第5行波形是经极性转换后得到的二进制码，与第1行的基带信号比较，结果相同，只是延迟了2个码元，这说明所设计的基带系统没有产生误码，达到了抗码间干扰和抗噪声干扰的目的。

3．5 眼图观测结果

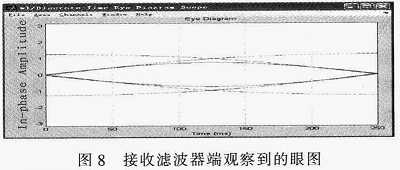

图8为接收滤波器观察到的眼图，从图8可看出，在信噪比为100 dB下观察眼图，"眼睛"睁开的角度很大，且没有"杂线"，说明系统在该信噪比下具有很好的抗码间干扰能力。

4 结束语

本次设计采用平方根升余弦滤波器作为发送端和接收端滤波器，可以实现匹配滤波、减小系统码间干扰，采用抽样判决电路恢复重建信号，抵抗噪声干扰。在SIMULINK下搭建系统，示波器观测到的各点波形及眼图的观测的结果得出：基带系统的设计达到了预期要求，且具有较好的抗码间干扰能力。
