基于单片机的Zigbee传感器节点硬件设计

录入：edatop.com 点击：

引言

ZigBee联盟定义了2种物理设备类型：一种是全功能设备FFD(fullfunctiondevice)；另一种叫精简功能设备RFD(reducedfunctiondevice)。网络的构建需要有协调器参与工作(FFD)。整个网络的形成过程：首先进行初始化，之后协调器开始参与后建立网络，网络建立以后再通过路由器(FFD)和终端设备(RFD)发现网络，最后在建立起的网络开始数据管理和传送。

1 节点硬件设计

传感器节点是由几个不同的模块组成，这些模块处理着不同的功能，有传感器模块，传感器模块是传感的硬件基础，接着通过处理器模块，这个模块执行着重要的功能，数据处理后才能进行通信，还有无线通信模块和能量供应模块。传感器节点主要的功能是：首先进行数据节点的数据采集，采集后的数据再进行处理，经过处理后的数据再通过节点转发进行融合，同时还有其他节点转发数据过来，这样再对所有节点的数据进行管理和融合，数据处理后再进行存储。所有传感器的工作原理和结构大致相同，虽然每一种传感器设计不同，但是基本的架构是相同的。传感器节点的这种功能等同于兼并传统网络的路由功能，作为网络终端传送和接收数据，是构成5项网络的基础，网线网络的基本元素是传感器节点，节点是构成无线传感网络的基本平台。

由于传统的节点用来采集数据，不仅节点个数多，而且工作时间长、效率低等，此次设计做了些改进。此次采用的硬件设计综合不同硬件的特点，处理器是采用AVR单片机ATmega128L处理器，它的特点是性能高、速度快、功耗较低，比普通的8位机相比，实用性高、硬件资源丰富。具有高性能、高速度、低功耗和硬件资源丰富的特点。

CPU主要具有几种省电模式：IDLE、POWERSAVE、POWERDOWM、STANDYBY。在不同的省电模式下可以高效率工作。时钟控制由8MHz的晶振提供，时钟频率可以通过软件进行更改和选择。其内部集成的程序存储器大小为128KB，还有4KB静态RAM，同时带有4KB的E2PROM。

1.1通信模块

CC2420是Chipcon公司开发的一款低功耗通信芯片。它的特点是延迟时间短，使得有更多的充足的睡眠时间，保持这个状态不仅可以提高效率，节约了能耗，节点的使用寿命也比较可观。CC2420与处理器的连接方便，通过4个管脚表示数据的状态，分别为它使用SFD、FIFO、FIFOP和CCA。接口是采用SPI接口，它与CC2420交换数据、发送命令，复位时通过VREG_EN和RESET_N2个引脚实现使能和复位，产生和CC2420匹配的工作电压，一般大小为1.8V，保证处理器进入正常工作状态。由于和天线相接的引脚具有高阻抗特点，引脚为RF_P和RF_N。高阻抗匹配需要高阻抗天线，一般要求匹配的负载阻抗为115+j×180。

1.2存储器部分

此次设计采用串行接口的Flash存储芯片AT45DB041，它的存储空间为4Mbit，可以方便地和串口相接。由于1个网络传感节点具备路由器和主机2种功能，处理器ATmega128L的片内存储单元不能满足要求，所以必须进行相应的扩展。每个节点必须有独立的序列号，此次设计选择DS2410Z序列号存储器。它有64位ROM，内含是48位唯一的序列码、8位CRC校验码和8位家族码。数据采用1-Wire协议，无需外部供电，仅通过1个信号引线和1个地回路串行传输。路由功能采用串行接口的Flash存储芯片AT45DB041，它拥有4Mbit的存储空间，可方便地连接在ATmega128L的串口上。

1.3其他模块

设计采用光敏传感器，电源模块由2节1.5V干电池供电。传感器模块的选择相对比较灵活，可以根据实际情况选择不同的传感器。节点设计处理器处于省电模式，射频模块无任务时处于睡眠模式，以尽量减少节点的耗电。

1.4设计要点

为了减少外围信号的干扰，必须把信号线、地线分开，分成几个层次，并且是采用独立的模块设计，考虑到设计的几点体积更精简，更需要减小信号的干扰，可以用多层板，在高电频的工作状态，在该层没有用做布线的面积均需用铜填充并接到地。

2 节点机的软件设计

本文采用的开发软件是WinAVR20050214版本的集成开发环境和AVRStudio4下载程序。软件模块主要包括：CC2420驱动程序、网络路由设计等。

2.1协调器的软件设计

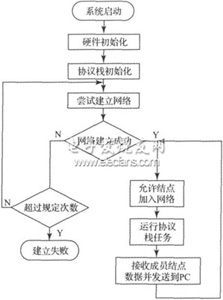

协调器的软件流程图如图1所示。系统刚开始初始化，硬件协议初始化后开始建立网络，判断节点是否接入网络，接入网络成功后运行协议任务，接收节点数据并发送到PC上。

建立过程中若超过次数则接收失败，继续下一次接收。

图1 协调器的软件流程

2.2成员节点的软件设计

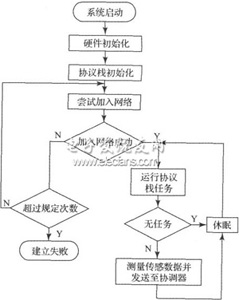

成员节点主要是采集传感器数据和接受来自协调器的控制数据。当没有数据收发时进入休眠状态，节点功耗降到最低，成员节点的软件设计流程图如图2所示。系统初始化后进行硬件和协议初始化，加载成功后进行协议任务，判断任务后测量传感器数据并发到协调器，进入休眠状态后再执行下一个任务，若超过规定次数，网络建立失败。

图2 成员节点的软件流程

2.3物理层和MAC层的设计

CC2420芯片提供了物理层的数据服务和管理服务，MAC层点到点通信的服务接口通过程序控制CC2420寄存器完成传感器数据的收发。IEEE802.15.4定义的MAC帧格式：MAC层头帧；MAC净载荷；MAC层帧尾。其中，MHR有固定的顺序，并不是所有的帧都包含地址域。

2.4网络层的设计

可以根据实际情况选择AODV路由或者树形路由。

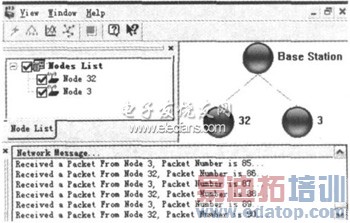

ZigBee的网络层支持多种网络拓扑结构，针对结点数量的限制选择星形网络。在星型网络中，节点被配置成1个全功能节点和1个或多个简化功能节点所有的RFD都只能和FFD通信。节点的网络层协议采用树形路由算法与AODV路由算法相结合的路由算法，其中树形路由算法指的是在做路由选择策略时利用树形结构址；AODV算法则是对AdHoc按需距离矢量路由算法的改进。本文设计节点组网测试选择了星形网络，一个是协调器，另外两个是光传感节点，从可视化后台软件SNAMP可以看到节点组成的网络拓扑图和接收来的数据包，如图3所示。
