FC系列3G领域应用案例

录入:edatop.com     点击:

应用背景

随着3G通信技术的逐步成熟,3G网络日益盛行,各种监控分析领域对于3G数据采集的需求日益增大;伴随着用户数的迅速增长,作为承载用户数据的PS域中的流量也越来越大,对基于PS域中的链路进行业务分析的采集系统,往往无法直接处理大流量的数据,这时,利用分流器将多条链路汇聚后再以负载均衡的方式输出到后台的多台服务器协同处理就变得尤为重要了。同时,由于3G网络中的数据包封装多样化,常规分流器无法分析3G网络中的数据包,因此不能合理实现对该类数据的采集分流。

恒扬科技FC系列分流器,支持3G网络数据的采集分流策略。灵活提取GTP-C、IUPS信令以及经GRE封装的RADIUS数据;能够通过匹配GTP封装的内层IP实现GTP-U的同源同宿负载均衡输出,保证了GTP-U数据输出的用户完整性;同时可以支持GRE封装,多层MPLS封装格式的解析,根据不同的应用环境制定灵活的数据采集与分流策略;

3G网络应用案例

1 GN链路采集应用

GN链路的数据采集,比较关心GTP-C和GTP-U这两种数据。GTP-C属于信令数据,所占比例很小,只提取到单个接口输出给后端服务器即可;GTP-U属于用户数据,所占比例很大,需要做负载均衡输出。FC系列分流器可以自动学习GSN地址,剥掉外层GTP协议封装进行分析,根据内层IP实现同源同宿的负载均输出,衡保证了输出数据的用户完整性;

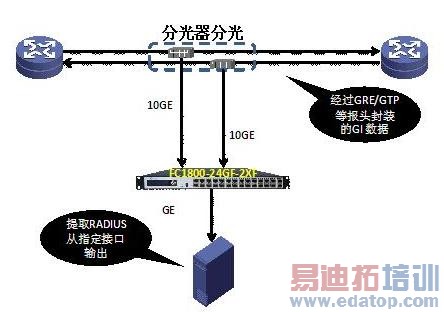

2 GI链路采集应用

GI链路中,常常会需要分析Radius报文,而3G网络中的Radius报文是经过GTP、GRE等封装的,FC系列分流器可以识别其中几种3G协议的封装格式,最终直接提取Radius报文从指定接口输出;

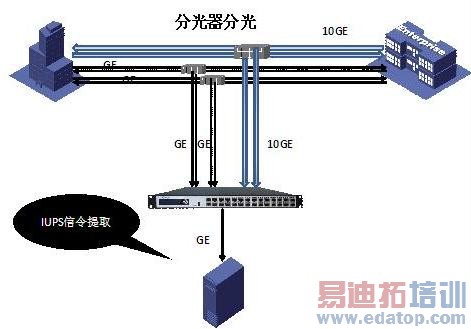

3 IUPS链路采集应用

IUPS链路中,往往只对IUPS信令感兴趣,但其信令面数据比例又相当小,因此,大部分流量需要在FC系列分流器上做过滤。同时,FC分流器提取IUPS信令从指定接口输出,可以大大减轻后端服务器的压力;

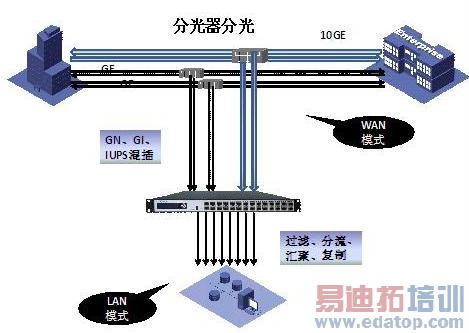

4 其他特殊环境数据采集应用

10GE光网络的长距离传输常常使用10GE_WAN模式,而普通服务器网卡工作在LAN模式。FC分流器支持WAN/LAN模式间的协议转换,实现数据采集的无缝结合;同时,FC系列分流器支持各种链路混插,根据数据包的不同特征结构将数据输出到指定接口,可以识别VLAN、QINQ、MPLS、GRE、GTP等格式封装的报文;FC分流器另具有的镜像、汇聚、时间戳标记、字符串过滤、单纤收发、电口Bypass等一系列功能特性,FC14系列最大支持10G,FC18系列最大支持20G处理能力,足以适应各种复杂网络环境的数据采集与预处理策略,能够满足多种分析应用。
