TiWi-SL:2.4GHz WLAN解决方案

录入:edatop.com     点击:

LS Research公司的TiWi-SL是高性能2.4GHz 802.11b/g WLAN模块,包括了必需的PHY,MAC和支持WLAN应用的网络层。模块和IEEE 802.11b/g兼容,WLAN发送功率+19.0dBm或+15dBm,WLAN灵敏度为-85dBm或-70dBm,工作电压2.9V~3.6V。主要用在HVAC控制、智能电网、传感器网络、医疗、家庭自动化和监测。

TiWi-SL是一款高性能2.4GHz WLAN模块,它在一个已经验证的引脚空间内,包括一个IP联网栈。

这一模块包括所需的PHY、MAC和网络层,以通过与主机微控制器与其他嵌入式处理器的简易SPI连接支持WLAN应用。

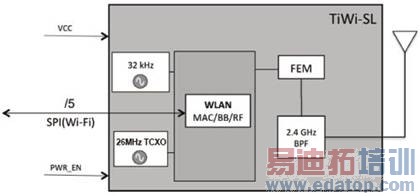

图1 TiWi-SL模块方框图

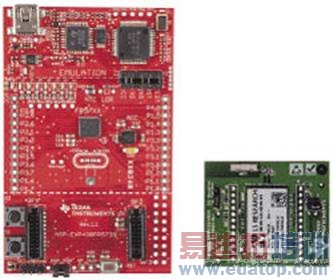

图2 实验板和TiWi-SL EM板外形图

TiWi-SL模块主要特性

·符合IEEE 802.11b/g标准

·典型的WLAN发送功率:+19.0 dBm,11 Mbps,CCK(b)

- +15dBm,54 Mbps,OFDM(g)

·典型的WLAN灵敏度:-85 dBm,8% PER,11 Mbps

- -70dBm,10% PER,54Mbps

·小的点位面积:14 mm×21mm

·外形高度低:2.3 mm

·工作电压:2.9V~3.6V

·工作温度:-40℃~+85℃

·嵌入式网络栈

·无线安全WEP,WPA个人版,WPA2个人版

·适用于PCB/芯片天线馈源的终端

·基于TI公司CC3000收发器的紧凑型设计

·SPI主机接口

·与微控制器的微处理器的简易集成

·世界认同:FCC (美国),IC (加拿

大Canada),ETSI (Europe)

·符合RoHS的要求

·与LSR设计服务进行顺畅开发

TiWi-SL模块应用

·HVAC控制,Smart Energy

·传感器网络

·医疗设备

·家庭自动化

·家庭监视

TiWi-SL模块主要特性

图3 TiWi-SL EM板电路图

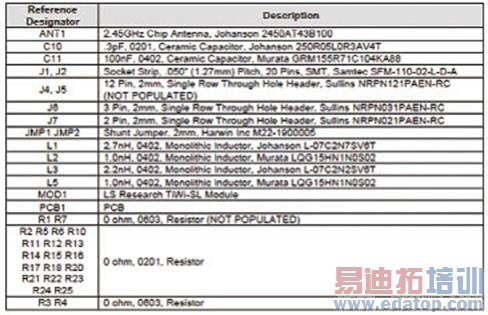

  表1 TiWi-SL EM板材料清单(BOM)

WLAN特性:

·符合IEEE802.11b/g的WLAN MAC基带处理器和RF收发器

·符合IEEE Std 802.11d,i PICS标准

·支持串行调试接口

·支持串行外设接口(SPI)主机接口

·媒质存取控制器(MAC)

- 嵌入式ARM中央处理单元(CPU)

- 采用64位、128位WEP、TKIP或AES键、基于硬件的加密/解密

- 支持无线保真(Wi-Fi)保护存取(WPA和WPA2.0)和IEEE的要求

- Std 802.11i

·基带处理器

·2.4GHz音频

- 数字音频处理器(DRP) 的采用

- 内部 LNA

- 支持:IEEE Std 802.11b,802.11g,802.11b/g 支持网络栈的协议

·传输层

- TCP

- UDP

·网络层

- IPv4

- Ping

- DHCP

- DNS客户机程序

·链路层

- ARP 无线安全系统特性

·支持的模式

- 公开的(无安全性)

- WEP

- WPA-个人版

- WPA2-个人版

·支持的编密码类型,

- WEP

- TKIP

- AES

- Open

TiWi-SL EM评估模块板是一个面向LS Research TiWi-SL 802.11 b/g Wi-Fi模块的评估平台。在从器件和主器件TiWi-SL模块之间的通信是通过一个SPI接口进行的。

LSR 001-0001双极天线用于LSR 080-0001 U.FL至反极SMA线的连接和Hirose PCB安装型U.FL连接器,从而为LSR TiWi-SL无线模块提供一个额外的安装天线。

详情请见:http://solution.eccn.com/solution_2012022111042685.htm

来源:《世界电子元器件》
