基于μC/OS—II的数据采集控制系统设计

录入：edatop.com 点击：

0 引言

在一些工业现场中，设备长时间运行容易出现故障，为了监控这些设备，通常利用数据采集装置采集他们运行时的数据并送给PC机，通过运行在PC机上的特定软件对这些数据进行分析，以此判断当前运行设备的状况，进而采取相应措施。当前常用的数据采集装置，在其系统软件设计中，多采用单任务顺序机制。这样就存在系统安全性差的问题。这对于稳定性、实时性要求很高的数据采集装置来说是不允许的，因此有必要引入嵌入式操作系统。本文以 μC/OSII为操作系统平台，基于ARM7系列处理器设计了一种通用的高性能数据采集控制系统。

1 系统总体设计

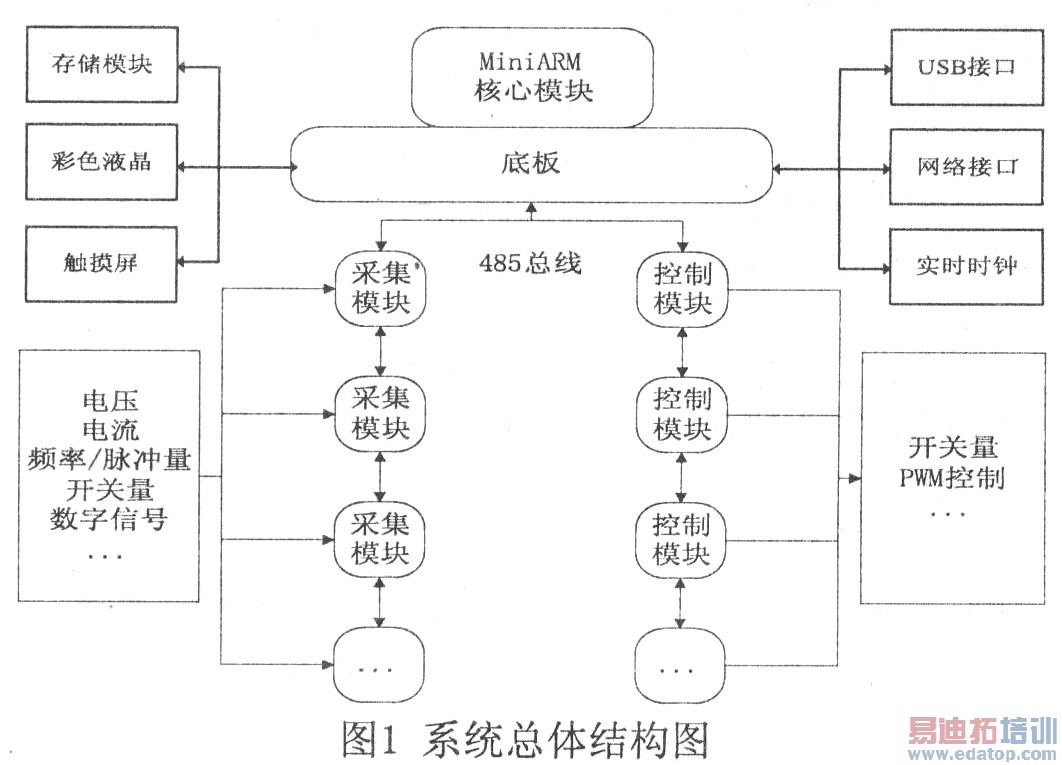

系统总体结构框图如图1所示。系统采用LPC2220工业级ARM7微控制器，内嵌μC/0S—II实时操作系统，支持10M以太网(工业级)、CF卡接口、USB主机控制器、板载电子硬盘FOB(Flash ON Board)、A/D转换、低功耗RTC等功能。核心模块与各采集控制模块之间采用具有光电隔离的RS485通讯接口。基于RS485总线的数据采集控制模块，可实现对电压、电流、脉冲/频率、状态量等各种类型信号的采集和开关量控制，以满足设施环境内各种传感器数据的采集和执行机构的智能化控制。

2 硬件设计

2.1 MiniARM工控模块

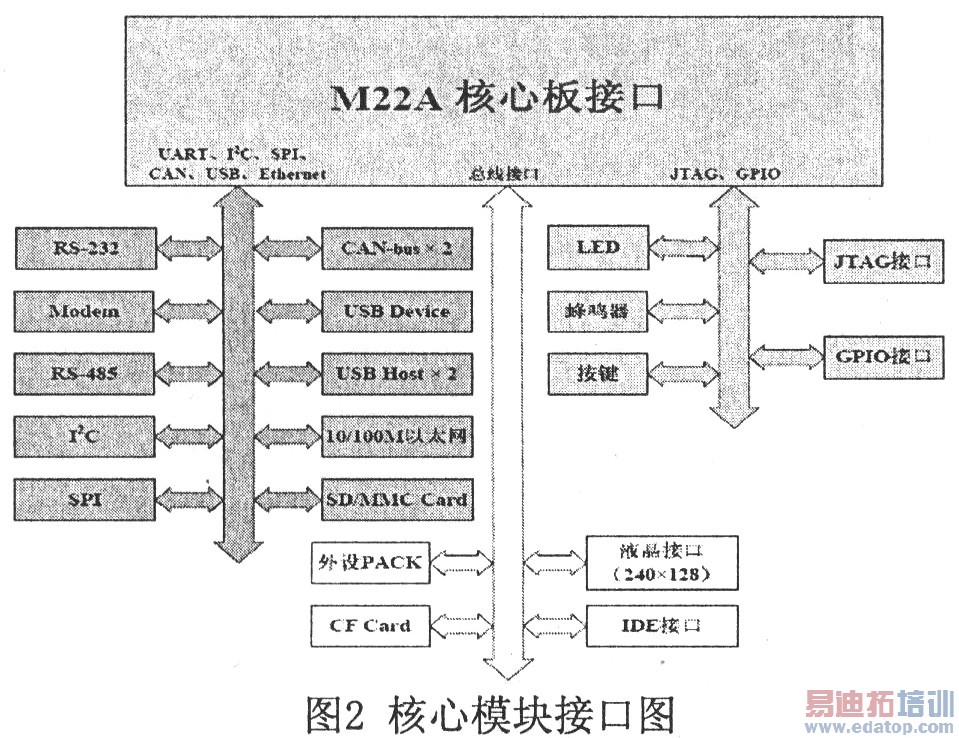

MiniARM工控模块主要由LPC2220(ARM7TDMI)微控制器、程序存储器、数据存储器、工业级以太网控制器CS8900A、USB HoST控制器和NAND F1ash存储器组成。MiniARM工控模块接口图如图2所示。

同时工控模块有256M的板载电子盘，一个标准的外置RTC实时时钟(PCF8563)，2个UART控制器，一路高速I2C总线以及一路高速SPI总线等硬件资源。同时工控模块内嵌μC/OS—II实时操作系统，TCP/IP协议以及FAT32文件管理系统等。工控模块上的这些软硬件资源，可以很方便的实现远程网络访问，以及大容量的数据存储，满足我们的需要。

2.2.1 数据采集/控制模块设计

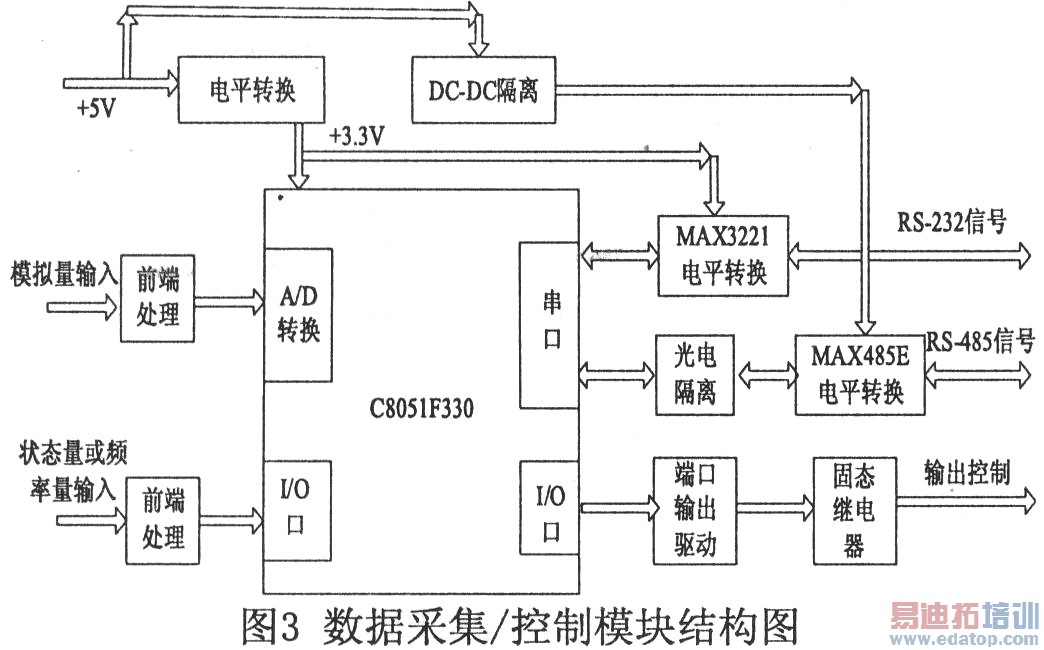

数据采集/控制模块的设计如图3所示，具有4个输入或输出通道，通过单片机实现数据采集与控制，与核心模块之间通过RS485总线实现通讯，采用光电隔离技术和内嵌工业标准的Modbus协议，有效增强通讯稳定性，通讯距离可延伸至1200米，总线驱动能力可达128个模块。

3 软件设计

3.1 核心模块软件设计

μC/OS—II是个实时操作系统。它是一个完整、可移植、可固化及可剪裁的抢占式多任务内栊适合小型控制系统具有执行效率高、占用空间小等特点。μC/OS-II系统内核的核心是任务调度机制。μC/OS-II下每个任务可以有休眠、就绪、运行以及中断等状态。μC/OS-II提供的任务间的通信力式有很多，如信号量、消息邮箱、消息队列和事件标志组等。

核心模块内嵌μC/OS—II实时操作系统，根据数据采集控制系统所需要完成的功能和需求，将系统划分为5个任务：数据采集控制任务，数据存储任务，远程网络访问任务，用户界面任务以及用户应用程序任务。为了保证系统的实时性，必须合理的设定任务的优先级。为了简化设计，对于运行任务较少的数控系统可以采用静态任务优先级分配。根据任务对响应时间的敏感程度及重要性，任务的优先级次序如下：

用户应用程序>数据采集控制任务>用户界面任务>数据存储任务>远程网络访问任务，每个任务实现一种相对独立的功能，系统任务流程图如图4所示。

数据采集控制任务主要完成数据的采集和对开关量的控制。核心模块作为主机，采集控制模块作为从机。主机通过论询的方式，每隔1秒向从机依次发送Modbus读寄存器命令帧。从机收到命令后，向主机返回采集到的数据。当程序控制逻辑或用户通过触摸屏需要开关量动作时，主机向从机发送写寄存器命令帧，相应的从机响应并打开或关闭电磁阀。

数据存储任务主要完成对采集到的数据的存储。当数据采集控制任务完成一次数据采集任务之后，数据存储任务会在电子盘上建立txt文件，并将数据存储到文件中。当数据存储任务检测到有U盘插入时，会将电子盘上的txt文件转存到U盘，并删除电子盘上的原文件。

远程网络访问任务主要实现用户通过网页浏览器实现对数据的查看和对开关的控制。远程网络访问任务一直监控有没有HTTP请求，当有HTTP请求时任务会将数据以HTTP协议发送给浏览器客户端。用户对控制模块的远程控制是通过提交表单的形式来实现的。

用户界面任务主要完成用户与系统的交互。通过大屏幕彩色液晶实时显示采集到的数据，并且可以显示数据的实时曲线。用户以通过触摸屏可以对系统进行设置和控制。

3.2 数据采集/控制模块软件设计

RS一485标准只是一个物理的通信接口标准，要实现总线监控还要在此基础上建立自己的高层通信协议。Modbus协议是美国可编程控制器供应商Modicon公司制定的一种工业通讯协议，现在已经被许多工控厂商所支持，广泛的应用到只能仪表，总线监控等领域。

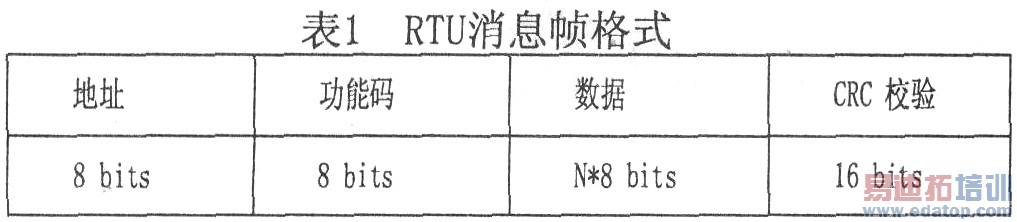

Modbus协议采用主从结构的通信方式，适用于半双工的RS一485总线。协议规定总线上有一个主机，多个从机，每个主机分配唯一的地址。工作时可采用命令/应答的通讯方式，主机向要从机发出命令帧，地址匹配的从机进行响应，并向主机发出与命令帧对应的应答帧。Modbus有两种通信模式：ASCII模式和RTU模式。在本系统中采用RTU模式。RTU消息帧典型格式如表l所示。

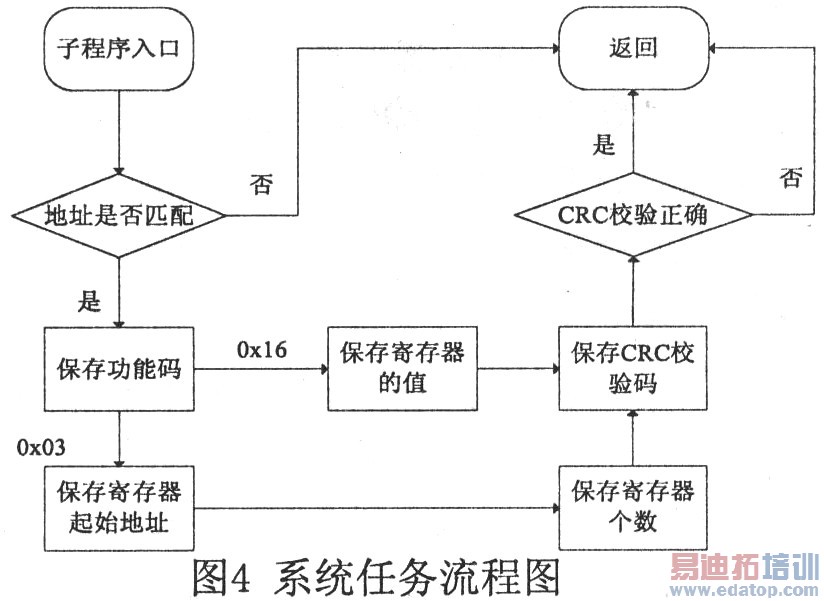

在本采集控制系统中，核心模块作为主机，各个采集和控制模块作为从机响应主机发出的命令帧。当主机发送Ox03功能码时，从机会把模拟量的值或者状态量/频率量的值返回给主机。当主机发送0x16功能码时，会使控制模块开关量通断，并且控制模块会返回当前的状态。每个数据采集/控制模块有4路输入或输出通道。因此在每个采集/控制模块内部定义了4个寄存器，每个寄存器占两个字节。采集/控制模块按字节接收数据，每接收一个字节就进入一次串口中断。进入串口中断之后，对接收到的数据进行解析。解析数据的流程图如图5所示。
