基于CPRI协议的光纤通讯设计与实现

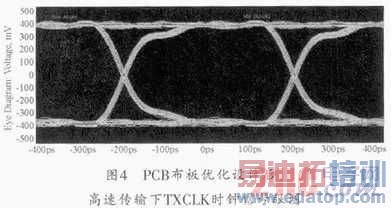

FPGA与SCAN25100之间的并行数据线要与相应的TXCLX/RXCLK时钟线等长布线设计，同时根据国家半导体的推荐，布线应采用65欧姆阻抗匹配。SCAN25100与光模块之间的高速差分串行数据线，应合理布局，使其尽可能得短，同时DOUT和RIN应布于不同层尽量分隔开布线，这样尽可能地减少DOUT和RIN之间的串扰。PCB布板优化设计后，高速传输下TXCLK时钟信号眼图如图4所示。可以看到"眼睛"张开，信号质量得到改善。

3 FPGA设计

FPGA内CPRI数据包括用户I/Q数据、控制管理数据和同步数据。在发送端，通过CPRI固定的帧结构形式将这三部分数据进行复接与成帧处理，然后发送给SCAN25100完成物理层8B/10B编码和并串转换。在接收端，光模块接收回的数据，经由SCAN25100物理层8B/10B解码和串并转换，FPGA将这三部分数据进行分接与解帧处理，并提取出时钟信号。下面分别对FPGA对SCAN25100控制与状态监控，数据接口发送与接收模块进行相应介绍，采用Verilog语言设计相应模块。

3. 1 配置与监控模块

FPGA需要根据系统需求对SCAN25100进行相应的配置，如设置芯片管脚使用电平标准，传输速率SPMODE(1：0)等，以使其正常启动工作。对SCAN25100的配置，可以使用两种方式。通过对SCAN25100芯片的相应配置管脚直接进行电平拉高或拉低操作，这种方式较为简单，但无法实现系统工作时动态改变配置值；FPGA将配置数据通过芯片的MDIO接口写入芯片，这种方式需要FPGA同样定义一个MDIO接口，配置过程稍显复杂，优点在于辅助软件的支持可以在系统工作时动态改变配置值。

为了系统调试工作的方便，通过FPGA对SCAN25100的状态监控是非常有必要的，需要将芯片的几个反映芯片工作状态数据输出给FPGA。

3．2 发送模块

CPRI标准数据位为16位，在发送时需要将16位数据分拆为高8位与低8位，然后使用FPGA的ODDR模块，将分拆后高8位与低8位数据拼接成DDR数据输出，同时输出TXCLK送给SCAN25100采集DDR数据。这里需要调节好TXCLK与输出DDR数据的相位关系，以保证SCAN25100能够正确采集数据。

3．3 接收模块

通过光纤接收回来的数据，经由SCAN25100物理层8B/10B解码后，以DDR数据并行传输给FPGA，此时数据位为10位，其中低8位为有效数据。使用SCAN25100同步输出的RXCLK用于FPGA内部的IDDR模块采集数据，IDDR模块两个数据端口分别输出数据的高低位，将数据进行相应拼接获得16位CPRI数据。此时还需要通过一个异步FIFO，将数据由RXCLK时钟域转为FPGA内部时钟域。最后数据可以送给CPRI模块进行分接与解帧处理。

4 实际测试

4．1 测试方法

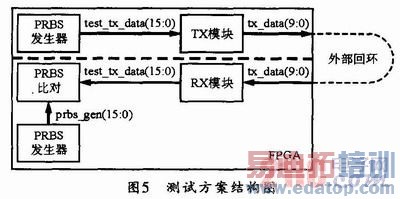

为了对系统的光纤通讯传输进行测试，在FPGA中定义了一个PRBS(伪随机码序列)模块，用于产生测试数据，数据帧头为0x50BC。例化两个相同的PRBS模块，一个放置于发送端，产生测试数据，通过发送模块，由FPGA输出。将一根光纤的两端同时连接于光模块形成自环回路，FPGA发送端输出的PRBS测试数据，经由FPGA外部回环返回给FPGA接收。当FPGA接收端接收到数据为0x50BC时，接收端放置的另一个相同PRBS模块开始启动(未接收到帧头0x50BC则一直处于等待状态)，产生与发送端相同PRBS数据送入PRBS比对模块，与接收数据进行比对。PRBS比对模块输出比对结果，同时可使用Chipscope抓取接收数据与发送数据对比，确认系统是否正常工作。测试方案结构图见图5所示。

4．2 测试结果

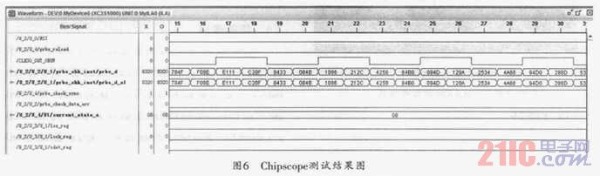

在实验室环境下，对系统的光纤通讯传输进行相应测试。通过Chipscope来抓取收发数据以及一些标志信号，Chipscope测试结果如图6所示。图中prbs_check_sync信号值为‘1’，表明接收端PRBS模块接收到帧头0x50BC启动；prbs_d为接收数据，prbs_d_s1为接收端PRBS模块同步产生数据；prbs_check_err信号值为‘0’表明比对结果正确；los_reg、lock_reg以及cdet_reg均为SCAN25100输出的状态信号，其值表明SCAN25100工作状态正常。通过测试检查，表明系统能够正常工作，完成光纤通讯传输。

5 结束语

通过对系统的反复测试，测试结果证明，该设计方案能够有效实现基于CPRI协议的光纤通讯传输。通过不断调整优化FPGA设计与电路板、PCB设计，整个系统能够正常稳定地工作。
