爱立信智能立体网——破解都市网络布局之困

录入：edatop.com 点击：

C114讯随着网络社会的发展，提升用户体验已经成为运营商的首要任务之一，而智能手机、平板电脑等智能终端的日益普及和移动宽带的广泛应用，持续推动着移动数据流量的高速增长。爱立信预测，未来5年，全球移动数据流量（不包含Wifi，M2M流量）的增长将超过10倍，移动网络、尤其是占据了流量消费大头的全球各大城市的网络布局正面临着巨大的挑战，这挑战不仅来源于网络技术本身，更受到城市化拥塞的客观环境所限制。为了满足移动宽带及流量快速增长的需求，智能立体网（Heterogeneous Network）应运而生，其目标就是不断提升移动网络容量及覆盖以满足日益增长的用户体验需求。

智能立体网的三大优势

首先，智能立体网采用更先进的天线技术，扩展更多的无线频率及无线网络演进（如部署3G/HSPA/ LTE）等来提升宏基站的容量。

其次，智能立体网通过增加宏基站的部署数量和密度来提升无线网络容量和覆盖。

最后，智能立体网在热点区域部署大量的低成本、低功耗的小蜂窝（Small cell）来增强无线网络的容量及覆盖。小蜂窝范畴主要包括微蜂窝（Microcells），微微蜂窝（Picocells），家庭蜂窝（Femeto），无线拉远模块（RRU）以及Wi-Fi 接入点等低成本、低功耗无线接入设备。

（下图：智能立体网的三大优势体现）

智能立体网的移动回传网络

在智能立体网环境下，据爱立信预测，无线接入点（基站）的部署数量相比当前基站数量可能会是10倍乃至更多，并且小蜂窝的分布也很不均匀，由此对移动回传网络提出了更大的挑战和需求。

首先，在灵活性上具备更高的要求，如何协同多种回传技术，包括以太网、DSL、无源光网络（PON）、传送多协议标签交换（MPLS-TP）等，以及多种传输介质（铜线、光纤、微波等）及多种拓扑结构（环形、星形、树形、链型等）是不可忽视的问题。

其次，低成本、小蜂窝的移动回传网络应也要求采用低成本网络技术，如层二的以太网，DSL，无源光网络（PON）技术或层一光传输技术等，以避免因回传网络总拥有成本（TCO）过高而抵消小蜂窝低成本建网的初衷。

最后还有快速部署的压力，对于小蜂窝的回传，在满足回传带宽等需求的前提下，应尽量采用或共享现有网络资源（尤其是线缆及设备），避免新建回传网络，实现小蜂窝的快速部署，同时降低整体网络成本。

在智能立体网环境下，移动网络及其移动回传网络将相互影响，相互作用，密不可分。因此，在部署智能立体网，特别是其中的小蜂窝网络时，爱立信建议一定要将移动网络和其移动回传网络作为一个整体来考虑，从而实现全网部署效率及总拥有成本的最优化。

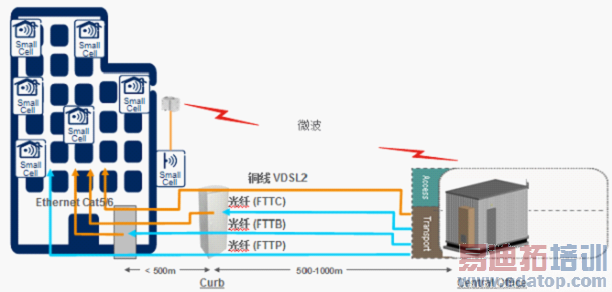

如下图所示，多种灵活的回传技术可用于实现小蜂窝的回传，如微波可用于在没有线缆资源或难以铺设线缆的场景下对于室外小蜂窝的回传；而铜线VDSL2或FTTx光纤+以太网 CAT5/6技术非常适合于室内小蜂窝的回传等等。可以看出，现有的固网宽带技术可充分应用于小蜂窝的移动回传，利用现有的固网资源可以实现固网宽带及小蜂窝的综合接入及回传。

固移融合的城域网

爱立信认为智能立体网发展下，尤其是未来LTE和小蜂窝的规模部署，将对移动回传网络，乃至固网宽带网络产生重大影响，将进一步推动固网和移动网络的融合（FMC）演进。因此，爱立信建议一个固移融合统一承载的城域网络可满足固网和移动业务综合承载的需求，同时可实现全网的总拥有成本优化。

在下图中的网络架构中，对于城域接入和汇聚层，爱立信认为灵活、简单及较低的总拥有成本是关键要求。如对于2G/3G/LTE 宏基站的移动回传或大客户专线/VPN业务等，建议采用可基于环形拓扑结构的层二技术，如传送多协议标签交换（MPLS-TP）或电信级以太网方案。这样就可在具有较低网络总拥有成本的情况下，实现回传网络的高可靠性；对于小蜂窝及固网宽带的回传和接入，可采用基于树形/星形的拓扑结构的DSL，以太网，无源光网络等层二技术，实现接入及汇聚网络的灵活、简单和低成本。对于城域核心层网络，爱立信认为智能及高性能/带宽是关键要求，因此建议采用统一的具备层三路由能力的网络实现固网和和移动业务的综合承载和处理，这样可满足LTE网络演进及固网业务的智能路由转发需求，同时可降低城域固移融合（FMC）核心层的总拥有成本。另外，对于城域核心层网络，随着固网及移动流量的快速增长的需求，可引入WDM/OTN 光网络技术，实现对核心层网络的增容。
