GPON助铁煤集团打造数字化社区

在信息化日新月异的今天，宽带应用已从单一的互联网接入，向提供视频、互动游戏、VoIP等多种增值应用转变。业务的发展尤其是高带宽消耗型业务——视频类业务的逐渐推广，使客户对网络带宽、稳定性和传输距离等要求越来越高。为适应未来的发展需求，铁煤集团以高品质互联网络访问及语音业务为重点，着手对住宅小区进行光纤宽带到楼（FTTB）的建设。

FTTB建设中GPON优势凸显

相对于目前的接入方式如ISDN、ADSL，GPON可以提供更高带宽、更远距离和更广的覆盖。上下行对称的2.5Gbit/s的带宽，20km以内的远距离接入，都是前者无法企及的。并且利用GPON方式建设小区，一大优势就是节约资金。利用原有线电视到各住宅小区的光缆，进行少量光缆线路改造就可建成GPON所需的无源光网络。对于无通信线路、线路不足或线路老化的小区楼房，采用GPON方式可以实现固定电话和宽带的同时接入，无需再敷设电缆线路，实现了"光进铜退"。其次，GPON与现有以太网具有高兼容性，只是对现有IEEE802.3协议作一定补充。GPON作为一种点到多点网络，只需增加ONU数量和少量用户侧光纤即可方便地对系统进行扩容升级，使得网络层次简化，组网灵活，大量节省了主干光纤和光收发器。以太网本身的价格优势又使GPON具有无法比拟的低成本，充分保护了投资。另外，GPON属于无源光学网，网络中无有源电子器件，这意味着基于有源设备存在的潜在故障在GPON系统中大大降低。在20km内光纤直接由中心机房到用户楼房，中间无需机房、无需配备电源、无需有源设备维护人员，因而维护成本将显著降低。 由于网络组件数量少，因此故障点也将相应减少，进而运营支出也会得到最大程度地降低。

目前，随着光纤器件和技术的不断发展，利用GPON使过去困扰FTTx的成本和工程困难一去不复返，光纤到户的巨大优势得到了施展。

GPON系统成熟可用

一个典型的GPON系统通常由OLT、ONU、ODN三部分组成。

OLT放在中心机房，既是一个交换机或路由器，又是一个多业务提供平台，提供面向无源光纤网络的光纤接口。OLT除了提供网络集中和接入的功能外，还可以针对用户的QoS／SLA的不同要求进行带宽分配、网络安全和管理配置。

ONU为用户端设备。GPON中的ONU采用了技术成熟而又经济的以太网络协议。对于光纤到楼（FTTB）接入方式，采用中带宽和高带宽的ONU中实现了成本低廉的以太网第二层或第三层交换功能。

ODN作为光配线网，主要由一个或数个分光器来连接OLT和ONU，它的功能是分发下行数据并集中上行数据。而分光器是一个简单设备，它不需要电源，可以置于全天候的环境中，一般一个分光器的分线率为2、4、8、16和32，并可以多级连接。在GPON中，OLT到ONU间的距离最大可达20km。

GPON系统包含测距、带宽分配、时钟提取、同步及ONU认证等几个主要关键技术。随着GPON技术的不断发展，目前已经具备在国际和国内市场成熟应用的条件。

铁煤精心构建FTTB GPON网络

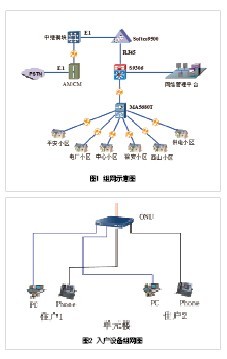

铁煤本次建网是为满足语音和宽带上网业务的需要，从投资成本和用户实际需求方面考虑，采用FTTB GPON建设模式，其组网示意图如图1所示。以光纤替换用户引入点之前的铜线电缆，MDU部署在楼道等传统的用户引入点，并提供多个FE和POTS接口，采用五类线和双绞线入户，来为用户提供宽带和语音业务。

对于楼内数据网的覆盖，采用MA5680T作为GPON系统的OLT设备，安装在供电部中心机房内，上行出GE光口（配置10km GE光模块），上联到核心交换S9306数据通信核心设备上，将终端送上来的不同类型业务解调成以太业务，送入不同网络，为用户提供高速上网、VoIP业务接入。下行配置GPBA业务板，每块业务板可提供4个GPON业务接口。

楼内的分光拓扑结构，是根据实际管道条件和光缆布放情况，在楼外进行分光，并采用二级分光方式。分光器将光缆延伸到各个楼道内连接ONU设备。

通过ODN网络的分光，最终可以将光缆延伸到楼内，连接GPON终端设备。GPON终端设备采用MA5620G，提供24/16 FE口（RJ45接头）和24/16 POTS接口，最后采用五类线和双绞线入户，分别连接住宅用户的PC机和电话终端。其入户设备组网图如图2所示。

因为目前铁煤集团还没有组建NGN网络，为了承载IP链路的语音业务，铁煤在局端增加一台语音网关设备并扩容程控交换机的中继模块，用于解决VoIP的语音业务与程控交换机的信令转换。同时为保障IP承载网络的性能，将数据核心设备S6506升级为S9306，宽带BRAS认证设备也进行扩容。

在此次的建网过程中，铁煤还可选择在中心机房新添一套网管系统，采用PC服务器，这样使得可以管理的等效节点将达到1500个（每20个ONU终端为1个等效节点），完全能够满足这次项目中、远期网络管理的需求。
