短信网关号段核查功能分析研究

 1  引言

在通信网络的日常维护中，号段数据是非常重要的局数据，如果制作不当，就容易造成用户的投诉，甚至会被某些不法分子发现并加以利用。对短信网关而言，必须精确制作归属省份与全网移动的号段数据，如果出现多余号段，不法分子发现后会迅速利用该错误数据号段发送垃圾短信，造成运营商收入的流失，影响客户感知和运营商形象，如果号段路由指向错误，将造成用户无法正确享受需要的业务。因此在日常维护中，对短信网关号段数据进行及时准确快速的核查就显得非常重要。

2  短信网关系统与功能说明

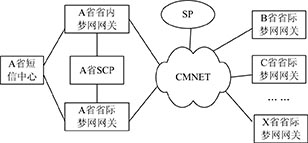

短消息网关在通信网中的组网情况如图1所示。对目的号段是归属省份的短信应由短信网关送到本省的应用短信中心承载处理，对目的号段是外省的短信将从应用短消息网关路由到目的号码归属省份的应用短消息网关，再由该省的短消息中心负责下发。用户不管是否有漫游，发送的短信一定要送到归属省份的短信中心才能发送成功，所以就要求短消息网关必须正确配置全国所有地区的用户号段，不能多做，更不能少做。这是目前各运营商开展的短信业务的路由原则。

图1　短消息网关在通信网中的组网情况

3　短信网关号段数据格式及处理说明

当前主要的短信网关厂商是东软、中兴、华为、亚信、深讯。五个厂商的数据配置文件格式与运营商的标准数据文件完全不同。根据核查的要求，至少需要从配置文件中提取起始号段，截止号段，路由网关编码几个重要信息。

通常运营商都会定期下发标准号段局数据，按照大号段与付费类型分成5个EXCEL文件（13X后付费/14X后付费/15X后付费/18X后付费/智能网预付费）。

4　短信网关号段局数据核查思路

根据目前运营商短消息网关的功能定位，每个省应用短信网关必须配置全国的网内用户号段，并将外省的用户号段路由到与本短信网关互联的对应省份的短信网关。所以只要能从总部的标准局数据中提取数据对应的号段列表并区分省内和省外，与从现网导出的号段数据信息进行比对，即可得到二者的差异（见图2）。

图2　短信网关号段核查流程

正常分配到省级的号段均为万号段，而由于号段数据众多，分配完全没有规律；各省分配到各地市的号段更是复杂，甚至细分到千号段。

虽然只是核查短信网关的号段数据，但是由于各厂商的短信网关配置数据格式不同，如果需要核查各厂商的号段数据，必须从各省的短信网关系统的配置中提取出号段与路由网关编码等重要信息，与总部下发的标准号段文件中的对应省份的号段信息进行核对，找出二者之间的出入。

5　短信网关号段数据核查实现

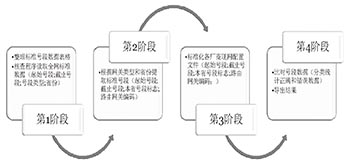

图3所示的是短信网关号段核查操作流程。

图3　短信网关号段核查操作流程

5.1　导入标准数据

将标准号段数据文件中的关键信息转换成核查软件可读取的文件。

（1）启动短信网关号段核查程序，提取标准号段文件必要信息(起始号段、截止号段、号段类型、省份)到文本文件srcphone_ismg.txt。如：

（1）1340200，1340200，0，上海。

（2）1340201，1340201，0，上海。

（3）1340202，1340202，0，上海。

（4）……。

5.2　提取对应地市的号段信息

根据选择省份和网关类型，从全网标准号段中提取出对应地市的号段信息并转换为标准格式（见图4）。

图4　选择地市提取标准号段界面

5.3　导入现网配置文件

根据厂商提供现网的配置文件，通过简单的文本格式标准化，将号段配置文件统一成核查程序能识别的短消息网关号段鉴权配置文件（见表1）。

表1　格式说明（比如：1340000，1340000，002502，0）

5.4　核对并输出结果

将标准号段数据和现网号段数据进行比对，输出比对结果（见图5）。

图5　核查完成界面

6　短信网关号段数据核查软件效率分析与应用范围

6.1　核查软件效率分析

核查软件在运营商有号段数据变更时需要进行第一阶段读取标准号段数据的工作，如果没有变化的号段数据则可以忽略第一阶段的工作。核查软件从标准数据文件中提取标准号段数据，一共有151885条数据，核查软件在普通的笔记本上运行提取时间大约是30s。

核查软件导入现网的号段配置文件，以福建省为例，导入操作花费大约25s。

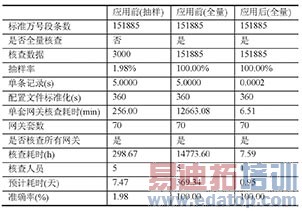

核查软件需要对标准号段数据和现网号段数据进行比较，以福建省为例，在不剔除界面信息刷新的情况下，大约28s的时间即可完成（见表2）。

表2　核查软件效率分析

在2011年的全国范围数据网局数据核查中，70套短信网关的号段局数据只能人工进行抽样核查，数据核查速度缓慢，而且受到核查人员对各厂家号段配置文件熟悉程度的影响，核查结果准确性不高，全国31个省份的短信网关号段数据采用人工抽样核查的方式核查了3天，准确性得不到保障。在2012年的局数据核查中，全国31个省的短信网关号段数据核查工作缩短为1天，而且支持核查号段的自动扩展位数比较，核查的准确性达到100％，核查效率大大提升。

6.2　核查软件应用前景

该核查程序属于WINDOWS单机版，完全不用安装数据库等其他软件，使用非常方便，并且已经能完全核查不同运营商网内所有短信网关厂家的鉴权号段数据文件。

在日常维护工作中也可以利用该核查软件迅速的进行鉴权号段数据的核查工作。自投入使用以来，在每月例行的局数据核查工作中都对短信网关号段数据进行全量核查，及时发现存在的问题。同时该核查软件连续多年在运营商组织的全网数据网局数据核查工作中发挥了明显的作用，极大的提高了局数据核查的准确性和核查效率。
