PTN构建广电多业务承载网络

随着数字电视直播频道、回看、时移、VOD点播、高清频道和宽带上网等应用不断规模商用，广电承载网也由单一的宽带Internet访问业务向能够接入并可靠承载数据、分组语音/视频和流媒体等的多业务综合承载网发展。新的承载网络的设计规划需要综合考虑宽带用户接入、各类多媒体业务承载对网络的严格要求，综合使用MPLS、QoS、组播等技术保障多业务的综合承载和传输。

各种业务及技术驱动承载网络向着统一融合的方向发展，同时，多种制式将在很长一段时间内并存，这就要求一张承载网实现多种业务的统一接入和传送，从而保护运营商投资。另外，随着各种业务的IP化进程加速，对承载网的带宽、调度、灵活性、成本、质量等方面也提出了新的要求。广电运营商对于承载网络的关键需求主要体现在：

多业务统一接入和传送

高可靠性、高安全性

基于分组的精确同步能力

高效率灵活的带宽利用

网络精细化管理和控制

1 方案整体概述

烽火科技顺应广电业务IP化发展趋势，推出多业务承载网络解决方案，使用基于全分组内核的融合型PTN设备，实现多业务承载，为广电运营商提供端到端解决方案，并致力于为降低网络建设和运维成本，助力运营商实现网络平滑演进及业务高速发展。

多业务IP承载网络解决方案可以实现：

一张网络，适应各种业务架构，包括IPTV、Internet Access、VoIP

一张网络，适应多种业务类型，包括TDM、ATM、Ethernet、IP

一张网络，适应多种传输介质，包括Fiber、Copper、Microwave

2 方案亮点和优势

多业务IP承载网方案有利于降低广电运营商CAPEX

丰富的多业务接入和统一传送能力：丰富的接口类型（E1、STM-N、FE、GE、10GE）对多种业务进行统一接入，采用PWE3封装技术实现TDM/ATM/Ethernet/IP业务的统一传送

融合型架构设计：相同硬件架构下，同时支持IP/MPLS与MPLS-TP，提供更加灵活组网方案的同时，大大降低运营商因技术选择所带来的风险

100%分组交换核心：采用纯分组核心设计，提供带宽统计复用能力，从容应对大带宽冲击

精确灵活的同步机制：提供同步以太、IEEE 1588v2同步方案，提供网络时钟/时间同步需求；支持带外1PPS+TOD接口和带内以太网同步接口，满足网络长期演进的需求；采用SSM和BMC的协议，实现时钟和时间链路的自动保护倒换，保证同步的可靠传送

多业务IP承载网方案有利于降低运营商OPEX

SDH-like层次化OAM ：通过基于硬件机制的层次化OAM支持（MPLS-TP OAM，MPLS OAM，Ethernet OAM），实现了电信级的网络故障自动检测、保护倒换、性能监控、故障定位等功能

多级可靠性保障：具备完善的设备级、网络级以及客户侧保护功能，保证50ms保护倒换、电信级99.999%可靠性

端到端QoS：充分保证不同业务对延迟、抖动、带宽的要求。支持流量分类、拥塞控制、拥塞管理、流量监管、和流量整形等，满足用户级多业务的带宽控制，实现业务接入的SLA，为运营商精细化运营提供保障

统一网管系统：OTNM系统实现对承载网所有网络设备（包括PTN, SDH/MSTP, WDM/OTN）的统一管理，覆盖接入层、汇聚层和核心层网络，有效降低运营商建网成本和维护成本

3 分组传送技术概况

标准现状：MPLS-TP已成为分组传送主流标准，CCSA《分组传送网总体技术要求》指出PTN核心层可选支持L3。

分组传送技术对比：就MPLS与MPLS-TP的OAM，网络保护、QOS、时钟同步、控制平面等技术属性，以及运维和互通等性能方面进行对比优势劣势情况

分组传送演进趋势： MPLS-TP & MPLS在传统应用领域未来技术走向是趋同的，MPLS-TP要增强L3VPN功能，IP/MPLS需要增强OAM、NMS，保护技术等。

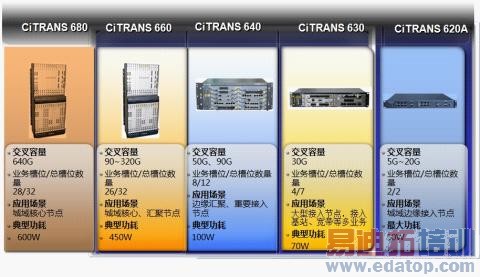

烽火科技烽火科技分组传送产品：为顺应技术远期发展、降低运营商面临的选型风险，烽火科技烽火科技CiTRANS系列PTN设备全面支持MPLS-TP、IP/MPLS融合技术方案

4 总结

经过几十年在通信网络产品研发和工程应用的摸索，烽火科技产业发展迅速，产业领域包括数据网络通信、宽带接入、软件技术、增值业务、信息集成等；烽火科技高度关注广电运营商的业务发展和转型需求，具有端到端的全业务承载网解决方案、完善的产品组合及丰富的网络部署经验，全方位助力运营商迎接光网络转型挑战，共享网络之美。

广电三网融合中带宽需求急剧增加，PTN技术将是广电承载网的最佳选择。承载网络不仅需要承载主流的IP业务同时也要兼顾对传统TDM业务的承载。随着PTN标准化进程的进一步加快，随着高带宽多媒体业务的迅猛发展以及技术的不断成熟，PTN部署中所面临的问题也会迎难而解。

作为光传送领域的领跑者，烽火科技将不断改进和优化PTN产品、降低成本，积极探求承载网络大规模商用运作模式，为广电运营商三网合一建设贡献自己的力量。
