全业务城域网 汇聚节点机房建设解读

接地

① 机房地网的接地电阻要求不大于5欧姆。

② 新建机房内设置接地汇集排(IGB)至少一块，规格均为TMY-100x10，从机房所在大楼就近引入2根95mm2电缆至室内接地排，室内接地排以辐射方式分别承接机房内各设备接地线。另外再从地网引出95mm2电缆至室外接地排，此接地排宜安装在馈线孔下侧外墙上。引入机房的天馈线金属外层，必须与机房内走线架等金属体绝缘，并接至室外接地排上。

③ 机房内各类接地线应从接地汇集排上分别引接。机房内所有设备、走线架及导线的金属外壳均需良好接地。

空调

① 机房根据具体情况设置空调，以保证长期工作条件下的温、湿度条件符合要求。

② 空调必须具备断电恢复自启动功能，每个机房应至少安装2台空调，一主一备。空调外机必须牢固可靠、方便维修，空调内机根据合适位置安装，底部配置高度为0.2米镀锌角钢底座，应符合防震要求。针对特殊情况，空调只能安装挂机或吸顶机的应另行处理。

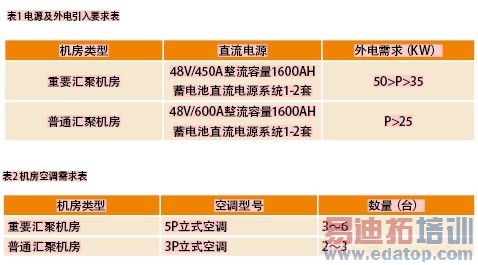

③ 机房空调数量（如表2）。

　　汇聚点机房的平面布置标准

汇聚点站房内，汇聚层设备区域和客户接入设备区域应尽可能分离，并采用物理的方式隔开，以避免频繁的客户接入操作影响汇聚层网络的安全。设备摆放原则如下:

应便于抗震加固。设备机架列间宜采用面对面或面对背的单面排列方式，如在原有机房装机，应充分结合原机房设备布置方式。新建机房根据设备情况，在负荷允许条件下可采用背靠背双面排列方式。

主设备应排列在同一列内或相对集中，DDF应单独成列或相对集中，整个机房的安排应根据走线路由最短，减少路由迂回和交叉为原则，可单独设置设备区和配线区。

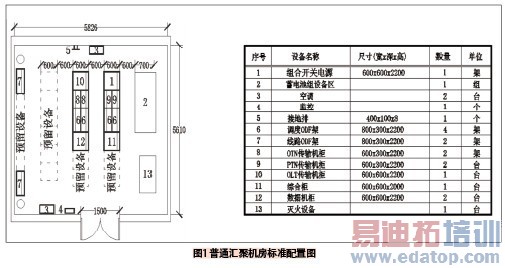

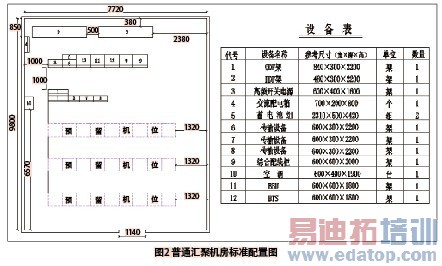

根据各个节点机房在网络中所处的地位不同，将传输节点机房分成骨干机房和汇聚机房两大类，汇聚机房根据其业务需求又分为重要汇聚机房和普通汇聚机房。重要汇聚机房也指传统的传输网络汇聚点，而普通汇聚机房为全业务综合接入点。各类型机房下面以一个普通汇聚机房（即综合业务接入机房）为例，一个机房的标准配置（如图1、图2）。

随着运营商的重组和业务牌照的发放，未来几年电信行业全业务竞争将更加激烈，而全业务的接入将对传输网络的建设提出更高的要求，本地传输资源压力也将随之增加。传输网络的发展正逐步摆脱单纯作为无线网或某一业务网络的配套网络而被动建设的情况，将作为一个独立的网络进行规划和建设。
