无线异构网络驱动城域FMC演进

随着网络社会的发展，提升用户体验已经成为运营商的首要任务之一，而智能手机、平板电脑等智能终端的日益普及和移动宽带的广泛应用，持续推动着移动数据流量的高速增长。爱立信预测，未来5年全球移动数据流量（不包含Wi-Fi、M2M流量）的增长将超过10倍，这给移动网络带来了巨大挑战。为了满足移动宽带及流量快速增长的需求，异构网络（Heterogeneous Network）应运而生，其目标就是不断提升移动网络容量及覆盖以满足日益增长的用户体验需求。

三方面提升网络性能

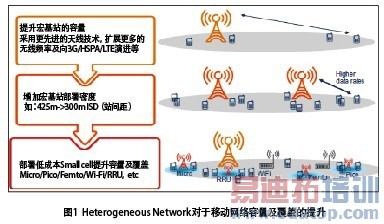

爱立信认为Heterogeneous Network对于移动网络容量及覆盖的提升主要体现在3个方面（如图1所示）：第一，采用更先进的天线技术，通过扩展无线频率及无线网络演进（如部署3G/HSPA/LTE）等来提升宏基站的容量；第二，通过增加宏基站的部署数量和密度来提升无线网络容量和覆盖；第三，在热点区域部署大量低成本、低功耗的Small cell（小型基站）来增强无线网络的容量及覆盖，Small cell主要包括Microcells（微基站）、Picocells（微微基站）、Femeto（家庭基站）、RRU（无线远端模块）以及Wi-Fi AP等低成本、低功耗无线接入设备。

　　对移动回传网络的挑战

爱立信预测，在Heterogeneous Network无线异构网络环境下，无线接入点（基站）的部署数量可能会是当前基站数量的10倍乃至更多，并且Small Cell的分布也很不均匀，由此对移动回传网络提出了更大的挑战和需求：

1) 更灵活，即需要多种回传技术（Ethernet、DSL、PON、MPLS-TP等），采用多种传输介质（铜线、光纤、微波等）及多种拓扑结构（环形、星形、树形、链型等）；

2) 低成本，Small Cell的移动回传网络应尽可能采用低成本网络技术（如L2的Ethernet、DSL、PON技术或L1光传输技术等），以避免因回传网络TCO过高而抵消Small Cell低成本建网的初衷；

3) 快速部署，即对于Small Cell的回传，在满足回传带宽等需求的前提下，应尽量采用或者共享现有网络资源（尤其是线缆及设备），避免新建回传网络，实现Small Cell的快速部署，同时降低Small Cell整体网络成本。

在Heterogeneous Network无线网络环境下，移动网络及其移动回传网络将相互影响，相互作用，密不可分。因此，爱立信建议在部署Heterogeneous Network/Small Cell网络时，一定要将移动网络和其移动回传网络作为一个整体来考虑，从而实现全网部署效率及TCO的最优化。

如图2所示，多种灵活的回传技术可用于实现Small Cell的回传，如微波可用于在没有线缆资源或难以铺设线缆的场景下对室外Small Cell的回传；而铜线VDSL2或FTTx光纤+Ethernet CAT5/6技术非常适合于室内Small Cell的回传等。可以看出，现有的固网宽带技术可充分应用于Small Cell的移动回传，利用现有的固网资源可以实现固网宽带及Small Cell的综合接入（回传）。

固移融合的城域网

爱立信认为Heterogeneous Network无线异构网络的发展，尤其是未来LTE和Small Cell的规模部署，将对移动回传网络乃至固网宽带网络产生重大影响，将进一步推动固定和移动网络的融合演进（FMC）。因此，爱立信建议用一个固移融合、统一承载的城域网络来满足固网和移动业务综合承载的需求，同时可实现全网TCO的优化。

在图3的FMC融合网络架构中，对于城域接入和汇聚层，爱立信认为灵活、简单及低TCO是关键要求。对于2G/2G/LTE宏基站的移动回传或大客户专线/VPN业务等，建议采用可基于环形拓扑结构的L2技术，如MPLS-TP或Carrier Ethernet方案。这样就可在具有较低网络TCO的条件下，实现回传网络的高可靠性；对于Small Cell及固网宽带的回传和接入，可采用基于树形/星形的拓扑结构的DSL、Ethernet、PON等L2技术，实现接入及汇聚网络的灵活、简单和低成本。对于城域核心层网络，爱立信认为智能及高性能/带宽是关键要求，因此建议采用统一的具备L3路由能力的网络实现固网和和移动业务的综合承载及处理，这样可满足LTE网络演进及固网业务智能路由转发的需求，同时可降低城域FMC核心层的TCO。另外，对于城域核心层网络，随着固网及移动流量的快速增长，可引入WDM/OTN光网络技术，实现对核心层网络的增容。

随着Heterogeneous Network网络的发展与部署，尤其是未来Small Cell的规模部署，现有城域移动回传网络及固定宽带网络的界限将被打破，从而加快城域网络向FMC融合的统一全业务网络架构演进，对此，运营商需要积极应对，调整当前及未来的网络部署及投资计划。

爱立信作为全球领先的电信设备与服务供应商，致力于提供全面的移动网络和固定网络产品和解决方案，在移动宽带和流量飞速发展是形势下，爱立信将继续利用在移动网络领域的深厚积累和敏锐洞察力，积极配合并支持运营商在移动回传网络及FMC网络方面的演进和转型，共同成为全面网络社会的推动者。

作者：爱立信（中国）通信有限公司客户咨询与交流部 马宁
