基于嵌入式USB接口的数据采集系统的设计

录入：edatop.com 点击：

摘要：USB接口的通用性和简便性使其成为数据采集系统与嵌入式系统进行数据传输的理想选择。因此，设计一款以单片机控制MAX197芯片进行模数转换，以及通过USB接口芯片PDIUSBD12进行数据传输的采集系统，并详细介绍了单片机固件程序和嵌入式驱动程序的具体实现。最后通过实际采集正弦波信号进行测试以验证该系统的可用性，并针对出现的问题提出了相应的改善措施。改善后的整个系统功耗低、可靠性高，传输速度能满足实际的数据采集任务。

数据采集任务多在户外进行，所以数据采集系统通常要满足实时性、专用性、可靠性和低功耗等性能，这些特性在嵌入式系统中都能得到很好的体现，因此本文将以WindowsCE的嵌入式平台来开发效据采集系统。但是由于嵌入式系统的硬件结构不易改变，所以在进行数据采集设备扩展时应该选择接口简单灵活、数据传输率高和支持热拔插的传输总线，而USB接口则能很好地满足这些要求，同时USB还有总线供电和不受插槽、中断等硬件资源限制的特性，因此USB接口是数据采集设备与嵌入式系统进行数据传输的理想选择。综上所述，本文将设计一款基于嵌入式USB接口的数据采集系统以满足实际的需要，下面将从硬件设计，程序实现和实际测试3方面具体描述。

1 硬件设计

1.1 硬件结构框架

本系统的硬件结构主要由控制中心、模数转换和USB协议实现3个部分组成，下面将针对这3个部分进行详细的介绍。具体的结构框架如图1所示。

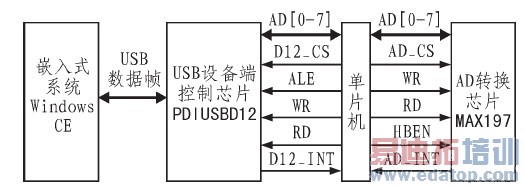

图1 嵌入式USB接口的数据采集系统总体结构

1）控制中心。本系统采用单片机提供地址数据复用总线、选通信号（D12_CS和AD_CS），读写信号（RD和WR）以及对中断信号（D12_INT和AD_INT）进行检测。

2）模数转换。本系统采用MAX197芯片进行模数转换，该芯片具有采样保持功能和12位的高精度输出。单片机可向MAX197写入其特定的命令从而选择指定的通道进行模数转换，转换结束后，MAX197向单片机输出低电平的AD_INT信号，单片机采用轮询方式检测到后通过HBEN信号控制MAX197输出低8位和高4位的转换数据。

3）USB协议实现。本系统采用PDIUSBD12作为USB设备端的控制芯片，该芯片实现了USB1.1传输协议。嵌入式系统要对USB设备进行读写均需通过信号D12_INT向单片机发送中断，单片机响应中断后只需对PDIUSBD12的不同寄存器进行读写操作就可以利用USB进行数据传输。

1.2 固件程序设计

硬件设备需要固件程序的控制以保证其正常运行，本文所设计的固件程序主要用于识别USB设备以及采集与传输数据。固件程序的总体流程如图2所示。

图2 固件程序的总体流程

1）设备识别。USB设备的识别过程分别由操作系统和设备驱动两个部分通过USB协议的标准设备请求来完成。操作系统在USB设备连接时加载设备驱动程序并分配通信地址，驱动程序启动后通过中断读取相关描述符进行资源配置并使能传输端点，从而为应用程序提供接口。

2）数据采集与传输。通过单片机的定时器可对数据的采集频率进行设置。本系统的数据采集频率为1 000 Hz,因此设置定时器每一毫秒中断一次进行数据采集，而主机端对USB设备的读写操作则通过外部中断实现，定时器中断优先级高于外部中断以保证采集频率固定为1 000 Hz.主机端通过写操作向USB设备发送控制信息，包括设备启动和停止的相关初始化与清理的工作，其中在对USB设备进行读操作前要先在端点的缓冲区填写64字节数据并通过命令使其有效，不然主机端对USB设备进行读操作时，无效的缓冲区将导致PDIUSBD12芯片不会产生中断，从而导致读操作失败。

2 驱动程序设计

Windows CE下的USB设备驱动模型由3个层次组成，其中由操作系统实现的有两层，它们分别是HCD模块（USBHoST Controller Driver）和USBD模块（USB Bus Driver），而第三层则被称为USB客户端驱动（USB Client Driver），由驱动开发人员实现。HCD模块处于最底层，是CPU中USB控制器的驱动，为USBD模块提供底层的功能访问服务。USBD模块处于HCD模块的上层，它根据HCD模块提供的功能设计USB驱动接口函数，并提供给第3层使用。USB客户端驱动处于USB驱动模型的最顶层，也是本文所要设计的USB驱动程序，它向上为应用程序提供接口以方便对USB设备进行控制，向下利用USBD模块提供的接口函数传递控制信息和数据。因此，要成功开发USB设备的驱动程序，在操作系统定制的时候就需要把HCD和USBD的相关组件添加进去。

本文开发的USB设备驱动程序是流接口形式的驱动程序，它被设计用来与通常的文件系统API（如CreateFile、ReadFile和WriteFile等）进行通信，应用程序通过对文件系统的操作来完成对设备的控制。本驱动所设计的流接口如表1所示。

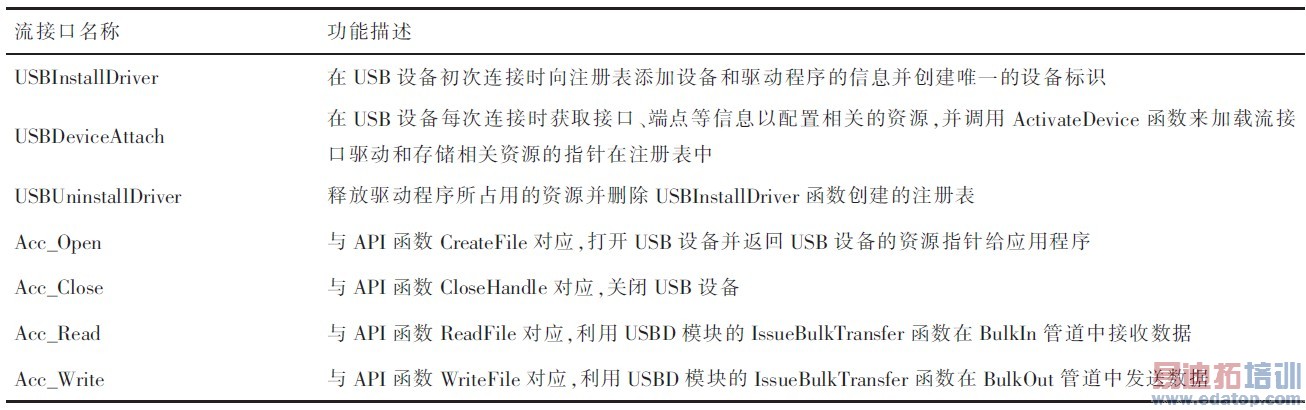

表1 驱动所设计的流接口

3 系统测试

3.1 测试条件与结果

本测试的目的在于检验本文设计的数据采集系统能否在采集频率较高的情况下准确地采集数据，并通过USB接口完整地进行数据传输。因此，测试将基于以下5个条件进行。其中一个通道的部分测试数据结果如图3所示。

图3 正弦波采集测试结果图

1）测试信号为正弦波，峰峰值约为12 V,频率为100Hz.

2）系统以1000Hz的采集频率连续对8个通道进行采集。

3）单片机晶振频率为12MHz.

4）采集系统的数据缓冲区设置为128字节。

5）采集数据记录在SD卡中。

3.2 测试结果分析

由3.1的正弦波采集测试结果图可以得出如下两点结论：

1）采集的正弦波的峰峰值约为12 V,一个周期有10个数据点，根据采集频率1000Hz可知采集到的正弦波的频率为100Hz.

2）在30 ms的时候，正弦波发生畸变，可见采集数据在USB传输过程中发生丢失。

第一点结论说明了本采集系统能准确地进行数据采集，而对于第二点结论所表现出的不完整性分析如下。

1）设V1是有效数据的传输速度，V2是协议开销的传输速度，N为采集数据的通道数目，M为每通道采集的字节数，H为采集频率，K为缓冲区大小，U为传输的协议开销字节数。USB数据帧的组成包括有效数据和协议开销两个部分，其中传输协议的开销包括同步字段、包标识符、地址信息、端点信息和CRC校验，所以数据采集系统要求的USB传输速度可根据公式（1）计算得到。本文设计的数据采集系统共有8个通道，每通道有2个字节的数据，采集频率为1 000 Hz,根据公式（2）可得有效数据的传输速度约为16 kB/s.一个完整的数据帧的传输需要11个字节的协议开销，本文设计的数据传输过程分为4个步骤：发送传输请求，发送接收控制命令，接收请求应答，开始接收数据，每个步骤均需传输一个完整的USB数据帧，因此进行一次传输的协议开销为44个字节，根据公式（3）可计算出协议开销的传输速度。以缓冲区的大小为横坐标，数据采集系统要求的USB传输速度为纵坐标绘出图4所示的关系图，分析该图可得：缓冲区越大，所要求的USB传输速度越少。测试中较少的128字节缓冲区使得在一次传输中有效数据过少，约5.5 kB/s的额外开销传输速度约占总速度的25%,过高的额外传输开销导致数据来不及传输，从而发生数据丢失的情况。
