CE技术融合传统传送网

还可以考虑将AC成环，在高速承载的同时，同时将AC池化，有效提高AC的资源利用率(如图4右侧图所示)。

3. 高速大客户专线承载

大客户专线承载项目一般都要求高带宽、低成本和良好扩展性。传统都由MSTP提供电路，带宽从64K至8M、10M甚至100M。带宽到10M以上时，MSTP电路成本大，容量接近极限，无法有效应对。而CE以其低价格，高速率和增强的电信级特性，完全满足客户需求。经测算，MSTP专线价格是相同带宽CE专线价格的3~5倍。

l 专网平滑演进

政府、金融等单位在城区范围的互联需求多，且对安全要求高，一般不愿意通过基于公众IP城域网的L3VPN来完成互联。因此，运营商可先为大客户搭建小型CE专网，通过VPLS二层安全隔离、万兆上行千兆接入能力推至用户边缘，提供端到端高速专线服务。当专网数量达到一定规模后，再建设城域骨干，将这些专网连通优化成为城域大网。

l 网络安全优化

除了新建工程，运营商还需对已有的大客户交换专网实施优化。运营商在实现天网工程、平安城市等高清视频监控专网建设时，将交换机放置在基站，以树形结构，裸纤方式汇聚至中心端。这种网络本质上是一种CE，但其安全性差，一旦上层节点或链路因设备断电或光纤故障中断，将导致下挂节点业务全阻。

图5.高速专线承载网优化

据此，可将树形结构改造为CE环网结构(如图5右侧图所示)。利用CE端到端的保护可保障链路安全，并防止汇聚交换机节点失效造成的下级故障扩散。上环交换机断电后，只影响到本交换机下挂用户，相当于树形结构中的边缘节点断电，也就不会出现多个下级交换机所带大量业务中断的危险。

4. 高速广域传送

CE作为城域传送(承载)网，其覆盖范围一般为直径50KM~100KM的城区和郊县，这与传统的SDH/MSTP城域网是一致的。如果要做到广域覆盖和传送(距离>100KM)，SDH一般通过广域波分或长距离中继站实现。由于广域波分具有大容量，长距离和业务透传的特点，对于实现CE的广域覆盖目标同样是最适用的。特别是近年基于WDM技术发展起来的OTN，其具备ODUk(k=0~4)多个速率等级的光数据单元，向客户提供100M~40G速率的多种业务接口如GE/10GE/SDH，可以完成GE/10GE甚至40GE的大颗粒以太业务传送(如图6所示)。

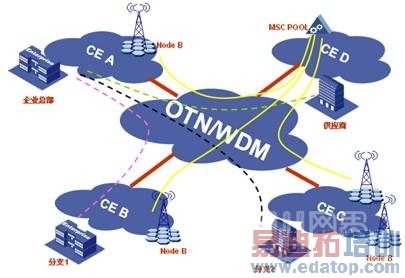

图6.CE广域传送解决方案

这样，在城区范围CE形成有效覆盖和高速接入，再利用OTN在广域范围(跨区或跨省)将各个城域CE互联，形成一个大范围的高速电信级广域以太网，为集团用户提供安全、可靠、高性价比的广域虚拟专线网，也可以为3G/4G交换核心网提供出局长途电路服务。

三. 融合模型

为了保护已有投资，传统传送网必定在较长时期内存在。在网络平滑演进的过程中，CE将与现网平台形成融合互通关系，并逐步成为城域业务传送枢纽。

这里以H3C的 CE方案为例进行模型分析。该方案具有与现网各类专线互通能力，网元作为电路式专线、VPN专线的融合网关，内在支持MPLS/VPLS/PBB/MPLS-TP多协议栈，可与互联网VPN、PBB、PTN、MSTP等网络形成互通，有效延伸CE承载能力。融合网关模型如图7所示。

图7.VPN融合网关模型

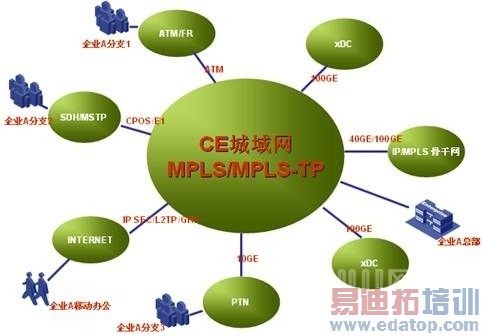

典型的网络融合模型如图8所示。

图8.CE城域网融合模型

在中国电信和联通网络上还存在大量FR/ATM专线，这部分专线存在与CE承载的专线互通需求。此时可以在CE网元与FR/ATM通过ATM POS等对接，将FR/ATM PVC与L2/L3VPN实例对接，达到专线融合互通的目的。

CE还可为出差在外的移动用户提供VPE服务，VPE终结移动用户从互联网发起的远程VPN隧道，并通过VC隧道将用户数据转发至相应的信息中心。

CE VC还可与E1形成对接，将E1端口与VPN实例形成映射关系，实现专线的融合互通。

云计算IaaS等服务要求云内实施QinQ或MinM，以支持xDC内数百万计的虚拟机对VLAN和MAC的处理要求，并形成云间高速二层互联。为此提供DC互联的网络设备须支持QinQ或MinM over VPLS/MPLS-TP。H3C CE内核支持多协议栈，可完成数据中心内部和数据中心之间的高速互联网络的有效互通融合。

四. 结束语

通过高速交换架构，万兆推至边缘，VPLS端到端部署，RRPP+环网保护，IRF2虚拟化，内核支持MPLS/VPLS/MPLS-TP等多协议栈，使得CE方案具备高带宽、低成本和电信级服务等特征，符合MEF标准及传送网IP化演进趋势。同时，由于传统传送网在较长时期内的存在，CE与传统传送网将长期共存，并形成互通融合的网络模型。
