电信级以太网在集团客户的最新应用

当前社会信息化程度越来越高，电子政务、数字城管、平安工程、数字e房、天网工程、数字厂区、应急联动、一机通、城市商业银行互联、校园网翼起来、销售管家、物流e通等信息化业务如雨后春笋出现，企业互联的需求十分明确地向高带宽、多业务、灵活扩展和低IT成本转移，尤其是各大运营商ICT业务的深入拓展，政企VPN专线的需求明显增加。同时在城市商业银行分支总部互联、天网工程、电子政务网、教育城域网等场景都要求实现同城各机构的高速互联，现有MSTP/SDH传送网的承载压力较大，光纤资源消耗较多，尤其是业务灵活性限制较大，带宽持续升级困难，价格高昂，无法满足ICT业务的实施和发展要求，不适合长期发展，迫切需要考虑改造升级。

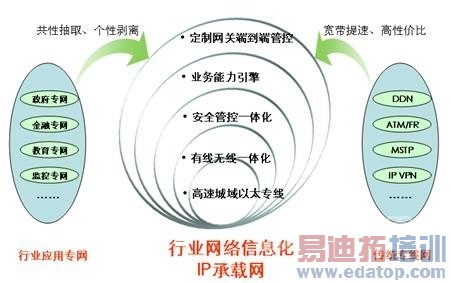

图1. IP承载网

如图1所示，通过分析行业应用的特点，抽取各行业网络的共性，剥离个性，找到行业网络信息化的特点，同时结合传统专线网络的特点，发现需要带宽高、性价比强的CE专线网络，最终通过建设独立的高带宽、高可靠性、易维护的高速城域网，实现IP承载，满足用户需求，解决集团客户快速发展与网络建设矛盾的难题。

CE(电信级以太网)目前在全球已经有无数的成功案例，欧洲一些较为先进的国家已经基本全数采用CE技术来完成城域网专线的接入。CE所具备的现有传输网的高可靠、可自愈等特性的同时还具备分组网络的优势特点(如支持组播技术、支持带宽预留及复用技术)，是ICT承载平台的最佳技术选择，尤其适合城市商业银行、天网工程、电子政务网(横向互联)等领域应用。

一、 城市商业银行互联

随着新一代信息技术的崛起以及银行信息化、全球化的竞争发展态势，银行信息化呈现从传统的"满足业务需求"向"引领业务创新"的方向发展;传统的银行网点柜台服务正逐步被新兴的电子银行服务所取代。网上银行、电话银行、手机银行和家居银行等形式多样的电子银行系统将银行服务社会的深度和广度无限延伸，与其相应的信息化和网络建设必将出现新的要求。

l 视频监控需要高带宽，加强分行金融保卫工作的力度，提高分行安防监控工作的现代化水平。银行联网监控时，通过网络将图像进行远程传输的集中监控方式应运而生。目前，一个城市商业银行需要40~50Mb(一个网点10个摄像头)的带宽要求;

l 银行网络安全性要求显著提高，银行不仅要求运营商提供专线业务，同时其IP地址及路由规划不愿向运营商公开，只希望运营商提供二层透明连接;

l 银行网络可靠性要求显著提高，随着网上银行、手机银行等业务的展开，银行由过去的八小时服务转向全天候的服务，实时服务需求要求网络的可靠性具备电信级水平，而且随着这些业务的规模推广，网络的流量越来越大，更需要网络能应付突发流量，确保银行业务的可靠和安全。

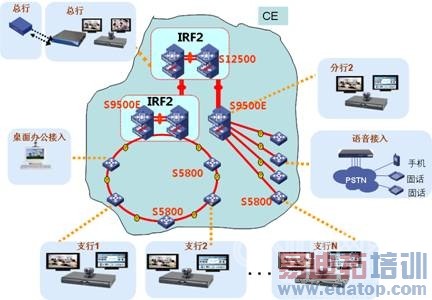

图2. CE承载城市商业银行业务

如图2所示，通过电信级以太网CE技术构建的承载网，在分支节点采用FE接入，提供大规模部署100M专线带宽能力，解决SDH/MTSP难以承载商业银行高速专线的问题，专线规模从几百条到上万条平滑演进，带宽从10M-1000M平滑演进，整网采用较小的收敛比保证服务质量。在汇聚层提供40G、核心提供100G高性能，满足银行多业务突发要求，确保相关业务安全可靠。

同时全系列CE产品和方案支持MPLS/VPLS。可将MPLS/VPLS延伸到网络最边缘，实现银行网络安全可靠，完全达到传统专线一样的安全要求。通过该MPLS/VPLS技术，可以实现：不同分支结构之间不允许直接通信，只能通过城市商业银行总部实现通信。

采用CE综合解决方案，中心节点采用GE汇聚，汇聚接口要求有双归保护，结合接入层RRPP环网技术、汇聚和核心网络虚拟化技术，可以达到运营商网络50ms自愈的能力，并可以为城市商业银行提供SLA协议，提供保证带宽。

二、 天网工程

天网工程是指为满足城市治安防控和城市管理需要，由图像采集、传输、控制、显示等设备和控制软件组成，对固定区域进行实时监控和信息记录的视频监控系统。天网工程通过在交通要道、治安卡口、公共聚集场所、宾馆、学校、医院以及治安复杂场所安装视频监控设备，利用高带宽的网络把一定区域内所有视频监控点图像传播到监控中心(即"天网工程"管理平台)，对刑事案件、治安案件、交通违章、城管违章等图像信息分类，为强化城市综合管理、预防打击犯罪和突发性治安灾害事故提供可靠的影像资料，其传输的数据主要是以视频数据为主，一个监控需要消耗的带宽高达数十兆。

通过CE技术构建的天网工程，采用全系列城域以太交换机产品，大容量、高端口密度100G交换平台(全万兆)，接入/汇聚/核心全万兆高速组网(全光网)。不仅可以减少网络故障点，而且降低了运维成本，方案整体的性价比更高，建设成本远远低于路由器和传输组网;同时通过IRF2网络虚拟化技术提升了全网可用性(如图3所示)。

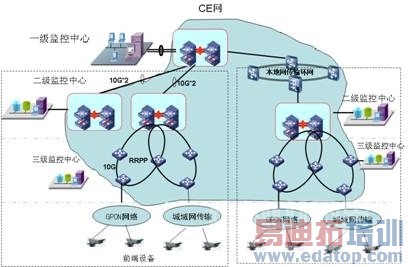

图3. CE承载天网工程

通过CE承载天网工程，兼顾数据网络的长远发展、实现全业务运营。同时一次性完成整网建设，可以实现多类大客户统一承载的目标，避免重复投资，具备平台完整性、高速率、低价格、全业务、易维护、高安全、按需扩容、兼顾长远发展的建设特点。 作者：谭德强   来源：网界网
